安捷伦推出TD-LTE的8通道RF测量方案

产品特性：

在单个主机中最多具有 8 个射频通道
提供独立的中心频率调谐
校正向导

应用范围：

多通道LTE、TD-LTE、LTE-Advanced 和 MIMO 射频测量

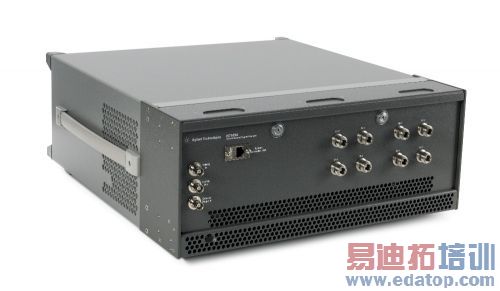

安捷伦科技公司日前宣布推出业界领先的N7109A 多通道信号分析仪增强功能，包括 LTE 天线波束赋形和 LTE-Advanced 载波聚合，可满足新兴多通道LTE、TD-LTE、LTE-Advanced 和 MIMO 射频测量的要求。

凭借 N7109A 在WiMAXTM和 LTE MIMO 测量方面的优势，新的增强性能可帮助设计人员始终领先于快速演进的 LTE 和 LTE-Advanced 通信标准。

安捷伦副总裁兼软件和模块化解决方案事业部总经理 Mark Pierpoint说：“我们的客户致力于推动无线通信技术和标准的不断演进。增强型 N7109A 平台拥有多达 8 个测量通道，可帮助客户实现这一目标。通过结合其多通道功能与 89600 VSA 软件新增的波束赋形和载波聚合功能，N7109A 平台能够率先为 LTE 设计人员交付卓越性能，帮助他们全面分析下一代天线、基站和用户终端设备。”

通过使用最新的89600 VSA 软件版本 15，Agilent N7109A 信号分析仪具备以下功能：

1）在单个主机中最多具有 8 个射频通道，可进行相位同步测量。

TD-LTE 基站射频天线波束赋形的验证和显示，包括传输模式 7（使用端口 5 时，8x1 单层）和传输模式 8（使用端口 7 和端口 8 时，8x2 双层）。
跨通道测量，包括频率响应、互相关性、相干性等。
高密度模块化体系结构，即在单个 4U 主机中具有 2 ～ 8 个通道。

2）为每个调谐模块提供独立的中心频率调谐。

将单个通道调谐至不同的分量载波，或将多个通道调谐至 MIMO 信号的每个分量载波，从而执行 LTE-Advanced 载波聚合测量。
同时执行上行链路和下行链路测量。

3）校正向导。

该逐步向导集成了 Agilent 89600 VSA 软件，可对被测器件进行精确的幅度和相位测量。

Agilent 89600 VSA 软件是业界领先的用于研发的矢量信号分析软件。它拥有先进的通用和标准工具，可进行信号频谱测量，以及调制和时间表征。该软件支持工程师成功地对物理层信号问题进行故障诊断。该先进软件不仅兼容 N7109A 多通道信号分析仪，还可兼容超过 30 种其它的安捷伦产品，其中包括信号分析仪、示波器和逻辑分析仪。它可在运行 Microsoft Windows® 的 PC 或基于 PC 的仪器中运行。
