凌力尔特公司推出超宽带宽直接转换I/Q解调器LTC5585

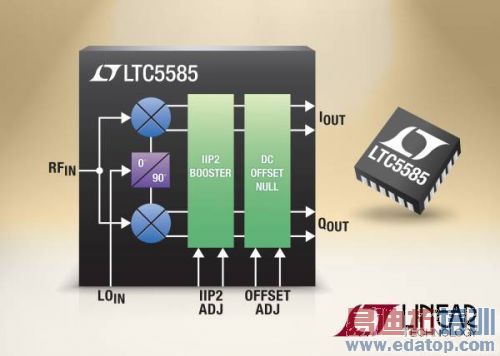

加利福尼亚州米尔皮塔斯 (MILPITAS, CA) – 2012 年 1 月 30 日– 凌力尔特公司 (Linear Technology Corporation) 推出超宽带宽直接转换I/Q 解调器 LTC5585，该器件具卓越的线性性能 (在 1.95GHz 时，IIP3 = 25.7dBm，IIP2 = 60dBm)。LTC5585 能提供超过 530MHz 的基带输出解调带宽，可满足新一代宽带 LTE 多模式接收器和数字预失真 (DPD) 接收器的带宽需求。I/Q 解调器在 700MHz 至 3GHz 的宽频率范围内工作，几乎覆盖了所有蜂窝基站频段。这款器件的独特之处是两个内置的校准功能。其一是允许系统设计人员优化接收器 IIP2 性能的高级电路，从 60dBm 标称值提升至前所未有的 80dBm 或更高。另一个则是用于消除 I 和 Q 输出端上的 DC 偏移电压的片内电路。这两个功能电路均起到了增强接收器性能的作用。此外，LTC5585 还可提供超卓的 16dBm P1dB。



为了进一步加强该器件在直接转换接收器应用中的使用，LTC5585 提供非常低的 I/Q 幅度和相位失配。幅度失配的典型值是 0.05dB，而相位误差的典型值是 0.7 度，两个数值都是在 1.95GHz 频率上测得的。这两者的结合产生了一个 43dB 的接收器镜频抑制能力。



因为 LTC5585 能提供非常宽的带宽，所以尤其适用于多模式 LTE、W-CDMA 和 TD-SCDMA 基站 DPD 接收器以及于主接收器的应用。尤其是对于 DPD，这些最新一代基站正在将解调带宽推进到超过 300MHz。LTC5585 可以非常方便地配置以应对这些带宽的挑战。除了无线基础设施应用，LTC5585 还适用于军用接收器、宽带通信、点对点微波数据链路、镜频抑制接收器和长距离 RFID 阅读器。



LTC5585 内置了一个 RF 变压器以减少外部组件，再加上 24 引线 4mm x 4mm QFN 封装，因而可提供高度紧凑的解决方案。该器件规格在 -40°C 至 105°C 的外壳工作温度范围。



LTC5585 用单一 5V 电源供电，吸取 200mA 的总电源电流。该器件提供数字输入以启用或停用该芯片。当停用时，该 IC 吸取的典型漏电流为 11uA。解调器的 200ns 快速接通时间和 800ns 断开时间使该器件能在突发模式接收器中使用。LTC5585 的千片批购价为每片 5.98 美元，已开始批量供货。如需更多信息，请登录 www.linear.com.cn/product/LTC5585。



。
