RFMD为9-16GHz的频率应用增加四款全新的高线性、低噪音I/Q转换器

录入：edatop.com 点击：

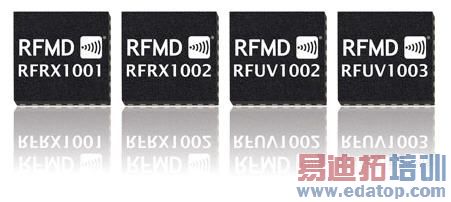

RFMD 新增的四款全新 MMIC 上转换器和下转换器器件可为高频应用实现高性能和低成本。RFUV1002 和 RFUV1003 上转换器包括一个镜频抑制混频器、LO 缓冲放大器、可变增益放大器和直流去耦电容器。RFRX1001 和 RFRX1002 下转换器包括一个镜频抑制混频器、LO 缓冲放大器、整合的 LNA 和直流去耦电容器。每款器件均采用 5 x 5mm 的 QFN 进行封装，以简化系统级板设计和批量装配。

立即下载RFUV1002数据手册：RFUV1002数据手册.pdf
立即下载RFUV1003数据手册：RFUV1003数据手册.pdf
立即下载RFRX1001数据手册：RFRX1001数据手册.pdf
立即下载RFRX1002数据手册：RFRX1002数据手册.pdf

高性能和低成本包装的组合使每一款器件都成为极具成本效益的解决方案，其非常适合用于点对点无线电、卫星通信、军事雷达和电子战争应用中。

上转换器特点

射频频率
o RFUV1002: 9GHz 至14GHz
o RFUV1003: 12GHz 至16GHz
IF 频率：直流至 4GHz
转换增益（最大值）：23dB
转换增益（最小值）：-15dB
NF（最大增益）
o RFUV1002: 12dB
o RFUV1003: 11dB
OIP3 （最大增益）： +28dBm
镜频抑制：20dBc

下转换器特点

射频频率
o RFRX1001: 10GHz 至 15.4GHz
o RFRX1002: 9GHz 至 14GHz
LO 频率
o RFRX1001: 6GHz 至 19.4GHz
o RFRX1002: 5GHz 至 18GHz
IF 频率：直流至 4GHz
转换增益
o RFRX1001: 12dB
o RFRX1002: 14dB
噪声系数
o RFRX1001: 2.1dB
o RFRX1002: 1.7dB
IIP3:4dBm
OIP3
o RFRX1001: 16dBm
o RFRX1002: 18dBm
镜频抑制：15dBc

这些产品目前已开始批量生产。若以购买 1000 件为一批，则每件售价 24.44美元起。
