一种宽带射频功率放大器的匹配电路设计
录入：edatop.com 点击：
的元件，如果Xp用电容，XS就用电感。
集总元件实现阻抗匹配原理：电阻并联电抗减小其实部，再串联电抗抵消其虚部，达到两个纯电路的匹配；当匹配的不是纯电阻时，可以采用抵消和吸纳虚部的方法实现复阻抗的匹配。
2.2联合匹配电路
以Freescale公司MRF6VP2600推挽式MOSFET管的匹配电路设计为例，首先确定匹配电路的基本结构和同轴变换器的阻抗变换，然后再确定特征阻抗、电长度和集总参数。由于输入匹配电路设计与输出匹配电路类似，下面详细研究输出匹配电路设计。MRF6VP2600的DATASHEET给的源极-源极的输出阻抗如图6所示。

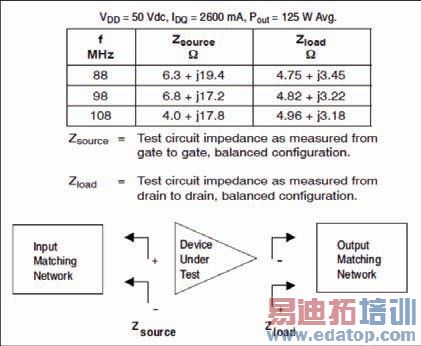

图6 MRF6VP2600的输入-输出阻抗
输出匹配电路中，由于功率管采用推挽式工作，所以在输出端加入1:1巴伦实现不平衡-平衡变换。利用通用模型，下面的工作就简化为同轴线与集总参数的匹配电路设计。同轴线的特征阻抗和电长度计算公式为：
式中，Er为内部填充介质的相对介电常数；D为外导体内径；d是内导体外径；为内导体系数，单股内导体时为1;C为空气中光的速度；f为工作频率，L为同轴线的长度。
公式5表明，电长度与频率呈线性关系，且其长度越短，电长度受频率的影响越小。
2.3仿真验证
利用安捷伦公司的ADS工具进行输出匹配电路设计与仿真，一般可采用大信号S参数仿真和谐波仿真，由于本文设计用于推挽式工作的匹配电路，所以选用更直观的谐波平衡仿真。利用同轴线和巴伦的模型进行仿真的电路如图7所示。
图7 仿真原理图
由于图7的负载阻抗的实部是随频率增减而减少，所以在同轴变换器的两端并联电容。可以很容易对电路进行手动调谐和自动优化，最后的仿真结果如图8所示。

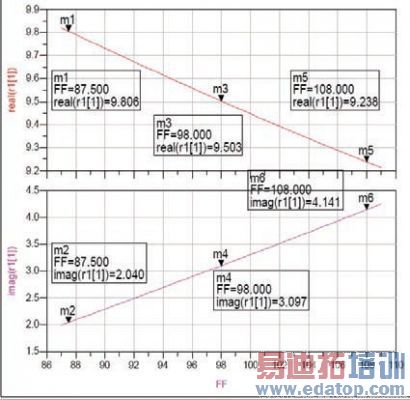

图8 （87.5-108）Mhz匹配阻抗
由图6,图8可以得到各频点的反射系数；再根据反射系数与频率的关系，可以求得匹配电路在工作频带的反射系数；最后根据匹配效率与反射系数的关系，求得匹配电路的匹配效率。具体结果见表1。

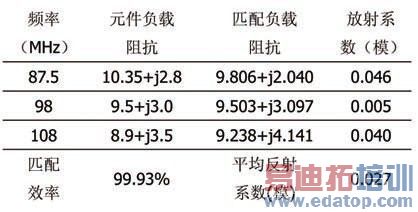

表1 反射系数与匹配效率的计算结果
从表1可以得到，匹配电路的在工作频段内匹配效率达99.93%,实现了较好的匹配。
3总结
本文建立同轴变换器的理想模型和通用模型，提出一种新颖的和简单的分析方法。通过分析，同轴线的特征阻抗和电长度对匹配电路的性能有很大影响。设计了一款推挽式MOSFET管的输出匹配电路，仿真结果表明：匹配效率达99.93%.
