基于CMOS工艺的数字步进衰减器的设计

图1：典型的步进衰减器。

        采用CMOS技术的数字步进衰减器能提供较高的抗ESD能力、高线性度、低插入损耗、串联及并联逻辑接口以及专有的超低噪音负电压发生器。本文基于Peregrine(派更)半导体公司的单片数字步进衰减器(DSA，Digital Step Attenuator)产品系列，阐述了DSA通用设计方法、RF CMOS工艺以及这些器件的性能。

        DSA通过一个友好的处理器接口控制RF信号强度，被广泛应用于多种RF产品，比如宽动态范围接收器、功率放大器的失真信号消除环路，以及各种有线电视分配系统。

        DSA通常具有“线性增益”的特性，是ADC与外界之间的普通接口。与模拟的解决方案相比，它们能提供更高的精确度、更好的温度稳定性以及更小的失真，此外还具有尺寸小、功耗低、易于实现等特点，是一种富有成本效益的解决方案。

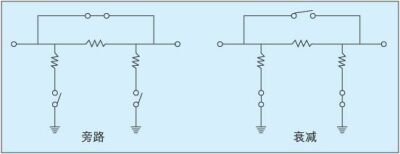

图2：带单刀串联开关的π型衰减器

        本文的讨论虽然集中于Peregrine半导体公司的PE4302(50Ω)与PE4304(70Ω)这两种6位DSA器件上，但实际上这种DSA通用设计方法适用于所有类似产品。

单片衰减器的设计

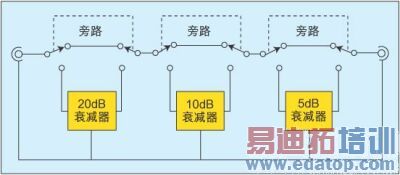

        图1是一个典型的步进衰减器，衰减器的每个管脚位于两个单刀双掷(SPDT)开关之间。机械式继电器或开关能提供几乎无损耗的接触，经过仔细设计，这种结构能提供很低的插入损耗和优良的隔离度。

        要使一个集成的解决方案提供与此相当的性能，需要一个具有相同特性、导通电阻小以及关断电容在pF以下的固态开关。工作在线性区域的FET开关基本上可以满足这个要求。FET的导通电阻RON虽然为有限值，但是可以在较大的器件中接近0Ω。但是大器件的成本高，如果有办法将串联开关的数量减少一半，例如将每个单元的SPDT换成单刀单掷开关(SPST)，则在性能和成本上都可以得到改善。

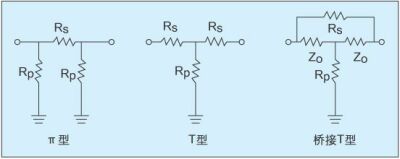

图3：π型、T型以及桥接T型电路。

        图2是π型衰减器经过改进的单刀串联开关结构。在每个单元都由一个串联SPST和两个旁路SPST代替原来的两个SPDT。实际上，这一技术将每个单元的插入损耗(IL)降低了一半，SPST结构也比SPDT更简洁，同时性能更好，特别是在高频的时候。

        由于所有无源衰减器均为三端网络，这种串联/旁路设计需要与其它拓扑结构一起工作，如T型和桥接T型(见图3)。可能是由于所受培训或者习惯上的原因，工程师似乎更倾向采用π型结构，但是在一个电阻值跨度很大的单片电路中，这可能并不是最好的选择。

        设计分立电阻时，电阻值不是一个重要问题。然而在集成电路中，具有特定电阻系数的矩形面积决定了电阻的阻值，这种表面电阻在CMOS工艺中通常约为200Ω/square。集成电路设计面临的难题是，不管电阻值是多倍于200Ω还是远小于200Ω，电阻值都已经成为设计及制造过程中的一个棘手问题。

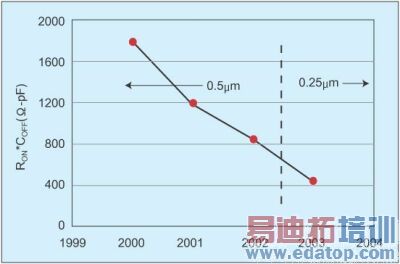

图4：UTSi (RON/COFF)技术的发展图。

         设计阻值非常大或非常小的电阻都需要很大的面积以及很高的成本。大阻值的电阻是长而薄的方形设计，而小阻值的电阻则具有很宽的外形以避免公差问题。表1给出了最低有效位(LSB)为0.5dB的50Ω 6位二进制衰减器的电阻值，其中Rp和Rs分别代表每一个网络中的旁路电阻和串联电阻。

        在表1第一行，步进值为0.5dB，这时π型及T型网络所需的电阻比约为600:1(1738/2.9及868/1.4)，而桥接T型网络所需的电阻比只有它的一半，约为300:1(844/3)。当步进值为1dB和2dB时，桥接T型网络仍然保持了较低的最大电阻值/最小电阻值的比率，它的电阻值范围缩小了一半，其代价只是增加一个电阻。

图5：典型的插入损耗与温度之间的关系。

        当步进值等于或大于4dB时，T型网络的Rpp值较高而成为最佳选择。这形成了一个普遍策略：当步进值较小时使用桥接T型网络，当步进值较大时使用π型网络。

        无论是哪种情况，要使DSA具有较高的准确度、优良的线性度、最小的工艺误差以及最佳的温度记录，就需要每一个电阻的阻值远远大于相应开关的导通电阻RON。对于较低的dB值，T型结构的Rp值较高，约为几百欧姆，相比之下旁路开关的RON(通常只有几欧姆)显得很小。同样，当dB值较大时，π型网络旁路电阻的阻值也较大，远远大于旁路开关的RON。

优化方法

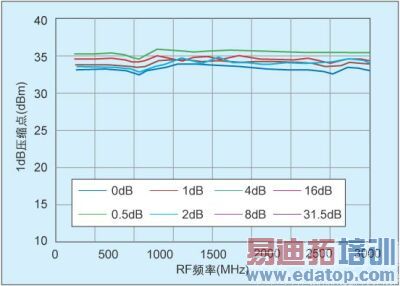

图6：PE4302的1dB压缩点与频率的关系。

         低RON和低关断电容COFF对于串联FET开关而言都是必不可少的。RON低意味着插入损耗小，但这也意味着需要使用COFF较大的大器件。但是高频工作环境却要求采用COFF很小的小器件，以便使串联阻抗和隔离度都很大。这种矛盾可通过采用能提供适当隔离度的最大器件来解决。例如，当步进值为1dB时，串联开关的隔离度为20dB就很好了。对于一个步进值为20dB的衰减单元而言，隔离度同样为20dB的串联开关，只有17dB为净变化，其余3dB则为误差。对于这点，有的工程师可能会说：“好吧，那就用更高的衰减值来补偿。”理论上这是可行的，但是在实践中，隔离度并不很具重复性，COFF只要有一点点变化，隔离度就会变化很大，因此必须确保对于每一个步进值都有合适的而非过大的隔离度。

        电压额定值是另一个可进行优化的地方。每一个串联开关都必须有一个与其衰减值成比例的最高工作电压，例如，衰减步进值小则入射电压下降幅度也较小。旁路开关则完全不同，试想一下零dB结构中的衰减器，所有衰减器都被旁路，每一个旁路开关都必须能承受满摆幅输入电压。

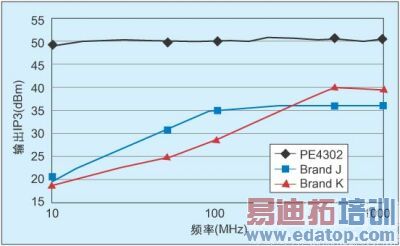

图7：IIP3的对比(工作电压为3V，插入损耗为0dB)。

        无论是串联开关还是旁路开关，任何一个特定开关都是由一个、两个、三个或更多串联FET器件组成。因为多个串联FET可以分担入射电压以达到所需的压缩及截取点，所以预期的电压值决定了FET器件的具体个数。随着串联器件数量的增加，晶体管的尺寸必须同步增加，以保持RON及COFF的组合值不变。

        在最终DSA产品中，电阻阻值要略高于表1给出的值。每一个衰减器单元都在其设计值上增加了十分之几dB(每个衰减单元的插入损耗)，以获得正确的净变化。最后，在旁路电阻旁边适当放上一些低值电容，就可解决其固有的高频性能问题。虽然这对回波损耗有轻微影响，但是可大大提高平整性和精确性。

工艺概述

        PE4302及PE4304均为符合商业用途的数字步进衰减器，它们采用已取得专利权的在蓝宝石基底上实现超薄硅(UTSi)的技术制造而成。其几何尺寸目前为0.5微米，水平尺寸为0.25微米。在未来，采用UTSi技术的RF CMOS产品将挑战用GaAs及其它特殊材料制成的产品。表2列出了两种UTSi几何尺寸下的FT及FMAX值。

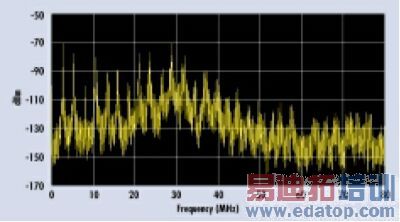

图8：典型砷化镓/CMOS混合DSA电荷泵的寄生能量频谱图。

        蓝宝石基底有效消除了体积效应(基底电容)，可提供出色的射频性能，并天生具有抗锁闭能力。采用这种绝缘基底制作出的大电阻和FET器件，几乎没有消耗功率及频率的旁路电容。此外，蓝宝石还为高精度、高衰减的DAS提供必要的隔离度。

        RF CMOS还意味着可以在单芯片中集成多种混合信号。这些可集成并可验证的模块包括数字逻辑、EEPROM及SRAM存储器、接口、线性、数据转换、高IP3(三阶截取点)混频器、低噪音PLL、VCO、放大器、电源管理以及高Q值无源射频。新DSA产品的具体性能包括较高的抗ESD能力、接近DC的高线性度、低插入损耗、串联及并联逻辑接口，以及专有的超低噪音负电压发生器，所有这些功能都集成在一个芯片上。

        更重要的是，高性能步进衰减器需要先进的射频开关，RON与COFF的乘积是射频开关一个度量指标。图4所描述的设计及工艺的快速发展使Peregrine公司的UTSi技术具有很强的竞争力。

PE4302 的性能测量

图9：PE4302　NVG的寄生能量频谱图。

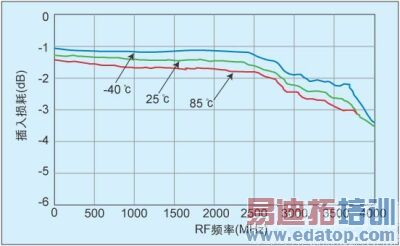

        在-40℃到+85℃的温度范围内测出的PE4302典型插入损耗值如图5所示。这里假设将DSA模拟为一个串联电阻，并给DSA开关一个合理的近似值。

        使用下列等式：


        插入损耗为1.5dB的DSA等效总串联电阻REQ约等于18Ω，它代表6个开关的电阻总和，平均每个开关的电阻约为3Ω，这个数字与CAD模型的结果一致。与目前其它商用DSA产品相比，这种插入损耗为1.5dB的产品性能在同行处于领先地位。

        图6显示了主要步进值下的1dB压缩点(P1dB)与频率的关系。这些数值代表实际的瞬时性能，一般总是高于＋33dBm。

        考虑连续工作时发热及可靠性方面的因素，产品数据表中的最大功率限制会被定得稍微低些。这种做法对于峰值与平均值相差很大的无线电波形而言是很重要的，同时也是表征高线性度的一个更好的指标。

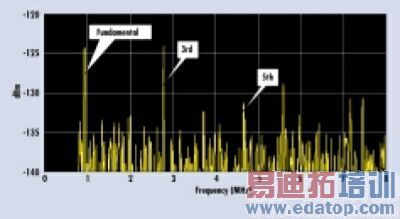

图10：扩大低频范围中的NVG的寄生能量频谱图。

        IP3几乎在每一种无线电及有线电视(CATV)应用中都是至关重要的。图7是不同器件(工作电压都为＋3V)的IIP3(输入三阶截取点)值，可以看出某些产品的IIP3在低频时有所下降。在1GHz以上，大多数DSA确实都能达到市场需要的规格，但是许多DSA应用在10至300MHz频率的环境中，例如有线电视需要DSA从5MHz开始就具有高线性度。尽管这里提供的只是器件的采样数据，但是对于一般的砷化镓器件而言还是具有代表性的(请注意低端性能)。

        回波损耗是另外一个重要参数。许多步进衰减器在无法容忍阻抗失配的混频器和滤波器的旁边工作，失配导致的反射波也会传输到相邻器件，并产生纹波、增益变化及其它问题。

负电压发生器(NVG)的设计

        面向这种应用的器件(PE4302)包括一个可选择的片上逆变器，它可产生一个-3V的内部参考电压。与典型的咝咝响的电容电荷泵不同，Peregrine公司的产品使用改进的开关波形和电阻/电容低通滤波以降低噪声。结合这两种方法可设计一种被称为负电压发生器的电路。图8是带有常规电荷泵的GaAs

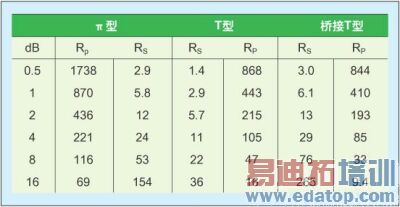

表1：电阻值与插入损耗、拓扑结构的关系。

        DSA的寄生能量频谱图，在一个很宽的带宽上，毛刺高达-70dBm。

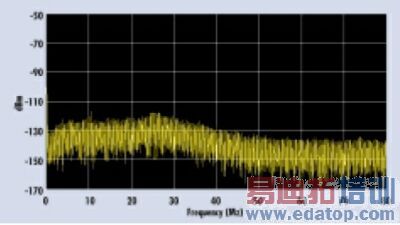

        Peregrine产品在同样条件下的频谱如图9所示。试验装置包括一台频谱分析仪，RBW＝VBW＝10KHz，REFLVL＝-70dBm, 在它的前面是一台惠普50MHz低噪音放大器(图形作了增益调整)。除了DC附近一个几乎看不见的元件外，该图形反映了测量到固有噪声电平。

        图10显示的是采用更窄滤波器带宽的近距离低频频谱图。该图减去了器件关闭电源时的标称固有噪声电平(约为-135dBm)以便更好地显示NVG的寄生信号成份。在NVG启动并工作的情况下，整个器件的能量消耗仅为几十微安培(工作电压为3V)。只要在Vss/GND管脚加上-3V的电压，就可以完全关闭NVG。

新增的功能

表2：UTSi性能与几何尺寸的关系

        在CMOS芯片设计的早期阶段，可看到两个没有使用的管脚：PUP1和PUP2，用它们将衰减器上电后的状态设置为四个值中的一个：0、8、16或31dB。这种预先设置为发射机的排列带来实际好处。设置上电状态为最大衰减值可以遏制输出，同时控制器以及各种环路还可以保持它们的正常工作状态。潜在的寄生信号在到达天线及A-I-R之前就被拦截。

        由于实现这个功能的额外逻辑电路实际上是免费使用的，所以单片CMOS具有很大的优势。

本文小结

        本文讨论的先进DSA设计方法能将宽带线性度及精确度提高到一个新的水准。与许多RF器件不同，这种电路设计还能扩展到在电路中包括多种接口和特性，想必这一定会引起数字和系统设计者的兴趣。

作者：Ray Baker   Email: rbaker@psemi.com   Peregrine半导体公司
