RFMD推出新型的高线性WiFi前端模块
录入：edatop.com 点击：

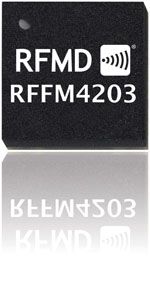

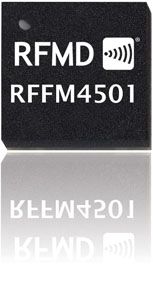

RFMD 新型的高线性 WiFi 前端模块通过单个前端模块 (FEM) 为 WiFi 系统提供完整的集成解决方案。超小型的形状因数和集成配套使应用中的布局面积缩减至最小，并且大大减少了外部组件的数目。通过减少材料清单、系统尺寸及制造成本，简化了整个前端解决方案。这些器件集成了一个功率放大器、开关、带旁路的 LNA 以及一个功率检波耦合器，实现了更高的准确度；它们全部采用 3mm x 3mm x 1.0mm、16 引脚的压板封装。
特征
- 经过优化的动态 EVM 设计
- 100% 通过射频生产测试
- 集成了放大器（RFFM4203：2.4GHz 至 2.5GHz，RFFM4501：4.9GHz 至 5.85GHz），Tx/Rx 开关（RFFM4203：SP3T，RFFM4501：SPDT），带有旁路的 LNA，以及功率检波耦合器
- 输出功率 (RFFM4203)
o 20.5dBm，11g/n，5V <3% 动态 EVM
o 19dBm，11n，3.3V 2.5% 动态 EVM
o 17dBm，11ac，3.3V 1.8% 动态 EVM - 输出功率 (RFFM4501)
o 20dBm，11a/n，5V <3% 动态 EVM
o 17dBm，11n，3.3V <3% 动态 EVM
o 14dBm，11ac，3.3V <1.8% 动态 EVM
应用
- WiFi：IEEE 802.11b/g/n/ac (RFFM4203)，IEEE 802.11a/n/ac (RFFM4501)
- ISM 频段解决方案：2.4GHz 至 2.5GHz (RFFM4203)，4.9GHz 至 5.85GHz (RFFM4501)
- 电池供电的便携式设备
- 笔记本电脑，WiFi 接入点，网关以及机顶盒
这些产品目前已开始批量生产。若购买 100 件 RFFM4203为一批，则每件售价 1.73 美元起。若购买 100 件 RFFM4501为一批，则每件售价 2.27 美元起。
立即下载RFFM4203数据手册：RFFM4203数据手册.pdf
立即下载RFFM4501数据手册：RFFM4501数据手册.pdf
