应用虚拟仪器对雷达信号系统模拟

1 引言

传统的雷达发射机，采用专用的信号发生模块，无法任意的设置波形形式、参数，信号中心频率，信号功率等。在一定程度上限制了应用范围。尤其在雷达的预研和新技术的探索阶段，要对各种雷达信号进行实验或评估，如果为每种雷达信号设计专用的信号发生模块，将极大的耗费成本。如果使用虚拟仪器技术，集成高性能的商用测试仪器[1]，通过编程设计系统的功能，可以有效模拟多种雷达信号，并以较大的灵活性对雷达信号的参数进行设置，克服通用性差的问题，满足多种多样的应用要求。

2 雷达信号发生系统

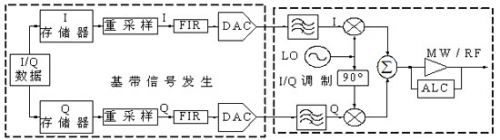

雷达信号产生原理方框图如图1所示，基带信号发生模块利用D/A变换，将数字存储波形转换为I/Q两路基带模拟信号输出。I/Q调制模块对I/Q两路信号进行正交载波的调制，将信号中心频率搬移到射频或微波频段，系统最后的输出就是所需的雷达信号。

edatop.com

图6. 线性调频信号及触发脉冲

4 结束语

基于虚拟仪器的雷达信号模拟系统较之以往的专用雷达信号系统有以下几个创新点：

1） 通用性：波形信号形式，中心频率，功率，脉冲重复频率等都可以进行很灵活的设置。

2） 软件定义系统功能，方便系统的升级，容易集成其它仪器仪表到系统中，扩充系统功能。

3） 充分利用实验室资源，降低研发成本和周期，适用于雷达系统新体制的研发和实验阶段
