利用7GHZ频率合成器实现快速锁定、高灵敏度的IF调谐无线接收机

前言

为了提高现代无线设备的灵敏度和可选择性，需要尽可能地减小相位噪声和参考杂散，并缩短锁定时间。本文中所述电路可以改善本振（LO）的所有这些性能。

相位噪声是对LO信号的纯度的一种量度。相位噪声是载波功率相对于给定的频率偏移处（频率合成器通常定义1kHz 频率偏移）1-Hz的带宽上的功率。其计算结果以dBc/Hz为单位表示。

由于频率合成器内部的开关切换，输出信号中会出现杂散（spurs）。在整数N分频的合成器中，它们一般是由于鉴相器（PFD）的工作频率点上的信号分量所引起的；在小数N分频中，它们是由合成器本身架构的特点所造成的。在整数N分频锁相环（PLL）中，它们被称为参考杂散（reference spurs）。

锁定时间是指输出从一个频率切换到另一个频率所需要花费的时间——这对于许多系统来说是一个重要的指标。一般说来，当输出稳定到所期望的最终频率附近、差异在某一百分比[或者以百万分之一（ppm）衡量]之内，或是相位锁定在所需要相位度数的附近，此时我们说，输出被切换到或者锁定到新的频率上了。

传统的接收机实现方式

图1所示的是最通用的的接收机架构的功能框图（超外差接收机）。这里所示出的系统是满足DCS1800移动电话标准接收机的典型结构。在该标准中，接收（Rx）频段是1805MHz～1880MHz。

图1中，RF输入信号先流经一个RF滤波器，接下来再经过一个低噪声放大器（LNA）。随后，信号在混频器中与一个可调谐的LO输入进行混频，变换到中频段（IF）。混频后的信号接受进一步的滤波，在通过一个最终的混频器，与一个固定频率的LO信号混频，从固定的IF频段下变频到基带信号频段上。

可调谐的RF LO信号是利用一路干净和稳定的参考频率信号来生成的，该基准信号输入至ADF4106 PLL合成器和一个压控振荡器（VCO）中后最终形成LO信号。参考频率信号可以由温补晶振（TCXO）、压控晶体振荡器（VCXO）或者恒温晶体振荡器（OCXO）来产生。 在整数N分频系统中，PLL合成器的R分频器将该参考信号变换成为一个频率等于信道间隔的信号——或者，在小数N分频系统中，将信号频率变换成信道间隔的倍数。PFD则对环路输出FVCO除以N后的结果与R分频器的输出进行比较，然后，环路驱动VCO，使得FVCO = FPFD × N，以使PFD输出归零。可以通过改变N来改变LO输出频率，从而对无线电路进行调谐。

LO的相位噪声取决于多方面的因素：参考信号噪声、合成器中的噪声（R分频、N分频、PFD和电荷泵），N值，以及PFD的工作频率。

LO的相位噪声（dB）可以用如下的公式来表示：

edatop.com

图1 传统的超外差接收机的系统框图

如果环路带宽选取为20kHz，则相位差小于10度时对应典型的锁定时间将为250µs。

接收机的另一种可替代方案

ADI公司目前提供一种新的宽带宽PLL合成器——ADF4107。其RF级可以在高达7.0GHz的频率下工作，而PFD频率可以高达104MHz。这样的宽带宽工作能力可以用于实现新颖的接收机架构，如图2所示。在该结构中，每一级的LO都可以从一路频率为所需频率的整数倍的信号变换得到。此外，调谐是在IF部分完成的。这就容许系统采用非常高的倍率，以便改善总的相噪声和锁定时间性能。

固定频率的RF电路

在图2中，一个频率固定的RF LO将信号向下变频到IF频段，而信道的调谐在IF中完成。仍以DCS1800为例，我们可以选择频率固定为1520MHz的RF LO。这可以从一路6080MHz的信号通过÷4分频来获得。

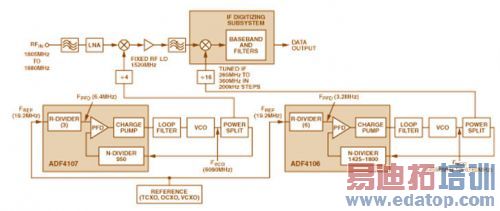

图2 替代性的接收机框图

RF LO 的相噪声为：

–219 + 20 log 950 + 10 log （6.4 × 106） – 20 log 4
= –219 + 59.5 + 68 – 12
= –103.5 dBc/Hz

参考杂散将出现在偏离载波6.4MHz的频率上，量值很小（<－90dBc），这是因为（a）4分频电路对应12dB的衰减，以及（b）——由于这是固定频率的LO——环路带宽可以变得很小（例如20kHz）。简单地施加一路20dB/十倍频程的衰减，将可以进一步衰减寄生分量。

在200kHz、400kHz、600kHz和800kHz处将不存在参考杂散，而锁定时间也不成问题，因为在频率固定的RF电路中无需进行任何调谐操作。

调谐作用的IF电路

我们继续讨论DCS1800实例，图2示出了一种可调谐的IF电路，其调节范围从285MHz到380MHz，步进为200kHz。为了实现此功能，PFD频率选用为3.2MHz ，相应产生的初始LO信号可以从4560变化到5760MHz，调谐的步进为3.2MHz。对这些频率进行16分频，就可以获得所需要的285MHz～360MHz、步进为200kHz的信号。
可调谐的IF电路在最差情形下的位相噪声为：

–219 + 20 log 1800 + 10 log （3.2 × 106） – 20 log 16
= –219 + 65 + 65 – 24
= –113 dBc/Hz

参考杂散将出现在偏离载波3.2MHz处。通过选择500kHz的环路带宽， 在3.2MHz的杂散将低于－90dBc。在一个DSC系统中，参考杂散件小的的重要频率点是200kHz、400kHz、600kHz和800kHz。不过在我们所提出的配置中，这些频率点上并不存在寄生分量，因为我们选用的PFD工作频率高达3.2MHz。

在环路带宽设定为500kHz， PFD频率为3.2MHz时，系统可以在10 µs以内完成锁相操作，且偏差在10°以内。图3所示的是频率锁定的响应特性。

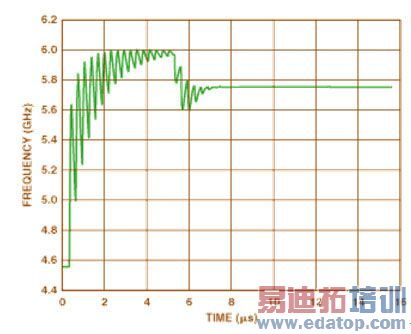

图3 可调谐的IF电路锁定时间

滤波方面的考虑

上述的两种架构实质上都属于超外差，采用了两级下变频电路。在每一级电路中，滤波都有着关键性影响。

在图1中，位于LNA之前的RF滤波器可以抑制很强的带外干扰，IF滤波器可以选用窄带（在GSM体制中可以为200kHz）来抑制带内干扰。

在图2中，RF滤波器与图1中所示的相同。不过，图2中的IF滤波器不能采用窄带的。它必须能覆盖整个信号带宽，因为调谐是在其后才发生的。这意味着，带内干扰信号将在信号链后面的基带处理中滤除。ADI可以提供若干种IF到基带的接收机，包括AD6650、AD6652、AD9870和AD9874。在使用如图2所示的架构时，应该仔细考虑这些器件的选用。

结论

让PLL的内核以更高的PFD频率工作（最终的LO频率的整数倍）可以改善相位噪声、输出参考杂散和锁定时间性能。另外，可调谐的IF架构可以提供更高的性能，因为其倍频可以采用更高的整数倍。不过，需要精心考虑滤波方面的需求。

本文中所示的例子是针对整数N分频锁相环ADF4107的，但这种结构并不仅限于此，采用小数N分频体系结构，也能实现类似的性能改善。
