车用毫米波雷达传感器组网
录入：edatop.com 点击：
1引言
随着人们对汽车驾驶过程当中安全性、舒适性要求的不断提高，汽车雷达被广泛的应用在汽车的自适应巡航系统，防碰撞系统以及驾驶支援系统中。其中，毫米波雷达因探测精度高、硬件体积小和不受恶劣天气影响等优点而被广泛采用。但是传统的单一雷达传感器还是存在着诸如探测范围小、可靠性低等缺点。特别是在复杂的行驶状况下，并线、移线、转弯、上下坡以及道路两旁的静态护栏、标志牌、行人都会使得雷达对主目标的识别十分困难，误报率很高。
种雷达传感器集成在一起构成的一个网络系统综合了各种传感器的优势，实现了信息分析、综合和平衡,利用数据间的冗余性和互补特性进行容错处理,克服了单一传感器可靠性低、有效探测范围小等缺点,有效地降低了雷达的误报率。由此构成的新的、高精度的传感器网络，能够极大地改善汽车雷达网络系统的性能 [1].
2雷达网络的构成原理
图1所示的雷达网络由四个等距离分布在安全杠上的近距离毫米波雷达传感器(Near distance sensor，NDS)构成，每个雷达传感器均采用FMCW体制。该传感器网络可在35米的范围内实现水平方位角为120°的覆盖面。这种近距离、大覆盖面的雷达传感器网络可以在车速不高，路面状况比较复杂的情况下(例如市内交通)，监控汽车前向较大范围内的目标。如果需要远距离探测，可以在安全杠中间增加一个远距离雷达传感器。随着77 GHz汽车雷达传感器技术的成熟,近/远距离雷达传感器都倾向于采用77 GHz MMIC(毫米波集成电路)技术实现，采用这种技术容易做出一体化的设计方案，使收发模块的成本大为降低。
在图2所示传感器网络系统框图中[2]，基于77GHz MMIC技术的雷达传感器是构成汽车雷达网络的前端关键硬件，后端的信息处理需要用数字信号处理器等高速运算单元来完成。传感器、数字信号处理单元以及数据融合决策系统之间采用以太网、高速串行连接的方式传送数据，以满足高数据率的传输要求。数据融合系统采用分布式体系结构，即每个近距离传感器对获得的回波信号先进行局部处理,然后送入融合中心进行融合以获得目标的方位、速度信息。控制器是整个雷达网络系统的最终决策机构，它负责识别目标的距离和速度信息是否对行车安全构成威胁，并通过声光的形式提示驾驶员或者直接作用于车载控制系统加以调整。
图3近距离传感器结构图
实现测量
3 运动目标位置估算算法
FMCW雷达的基本原理是利用发射和回波信号之间的频率差来确定目标的距离和速度[5]。传统体制的FMCW采用等周期调频，在测量单个目标的情况下，简单可行，表现了良好的实时性和测距测速功能。但是当前方出现多个目标的时候，雷达就会出现判断上的困难。为了识别多个目标的距离和速度，可以采用变周期的 FMCW波形作为发射信号。文献[6]给出了采用变周期的发射信号测量目标的距离和速度的算法。

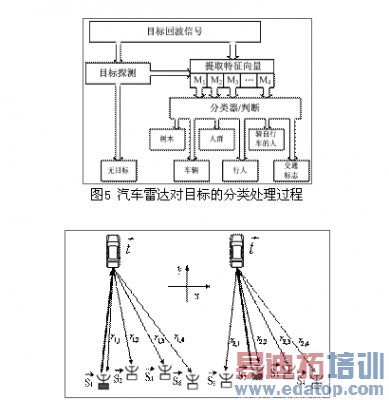

对于本文所讨论的雷达网络系统而言，四个近距离雷达传感器即是发射机又是接收机。如图6所示，通过电扫开关的控制，其中的一个NDS担当发射机，反射信号被四个NDS同时接收。经过信号处理之后，因各个NDS之间位置的不同，可以得到四组关于被测目标的距离和相对速度值(r1, 1 v1, 1)、(r1, 2 v1, 2)、(r1, 3 v1, 3)、(r1, 4 v1, 4)。这种采用单基地发射多基地接收的雷达网络体制，尽管对传感器之间的时间同步控制要求很高，但是可以避免邻近传感器之间的相互干扰。

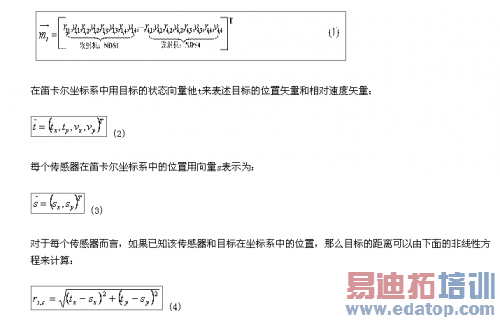

汽车雷达网络测量目标的距离和速度是通过对每个传感器测得的目标信息进行数据融合而得到的。在一个测量周期中，每个NDS轮流担当一次发射机。因此有16种距离和相对速度的组合，用向量表示为：
在笛卡尔坐标系中用目标的状态向量他t来表述目标的位置矢量和相对速度矢量：
(

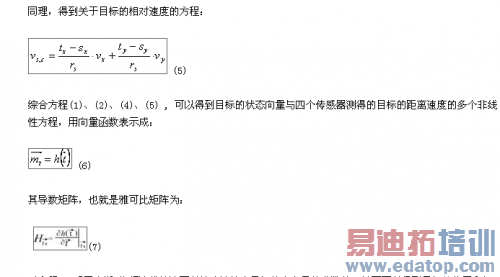

对方程(7)采用高斯-牛顿迭代算法可以精确计算出目标状态向量的参数值，继而可以得到目标的位置和相对速度值。由于上述运算能够给出运动目标位置的笛卡尔坐标，因此很方便确定位置估算的精度和分辨率[7]。
4 毫米波汽车雷达网络的发展现状
目前，尽管国际上将毫米波汽车雷达网络的77GHz频段的研究很充分，但是，具体采用什么频段，每个国家还有差异，目前关于汽车用近距离雷达传感器的争论焦点之一是采用24GHz频段还是77GHz频段。争论的原因是77GHz雷达器件的成本和技术成熟度问题。因此，77GHz雷达传感器的成本和技术成熟度是汽车雷达网络是否能够在市场上取得普及应用的关键。在77GHz雷达传感器的研发方面，关键技术是如何采用GaAs(镓砷)器件的工艺技术来设计和制造低成本的汽车近/远距离雷达传感器，进而降低整个汽车雷达网络的成本。国外GaAs器件制造业发展的速度很快，已经出现了一些极具性价比的汽车雷达传感器，一些报道甚至预言在2007年末2008年，汽车雷达网络的市场将启动，并有望成为普及型轿车的基本配置。
汽车雷达网络相对于其它系统，技术门槛要低得多。目前，中国汽车雷达的开发还主要集中在汽车倒车雷达、汽车雷达测速器的层面上，所使用的技术和频段差别很大，还没有从器件、频率分配、汽车雷达网络结构、近距离和远距离雷达传感器、运动目标位置估算算法、运动目标的分类、汽车专用信号处理器等多层次、系统和产业链的角度来研究和开发汽车雷达网络技术，这与国际上日益普及的汽车雷达研究与应用相比，还存在很大的反差。这种状况与中国作为全球的汽车消费大国的地位是不相适应的。
5结束语
本文作者创新点:提出了一种基于毫米波雷达传感器的汽车雷达网络系统,并从组成结构,单个传感器设计以及信号处理的算法上给出了可行性分析. 汽车雷达网络作为汽车安全系统的一个部分，实现方案多种多样。通过汽车雷达网络的开发，可以带动车载网络技术、车载计算技术的发展，以便在即将形成的巨大的汽车雷达网络系统行业争得一席之地。
