无线电频谱感知技术

录入:edatop.com    点击:

随着无线通信业务的增长,可利用的频带日趋紧张,频谱资源匾乏的问题日益严重。怎样才能提高频谱利用率,在不同区域和不同时间段里有效地利用不同的空闲频道,成为人们非常关注的技术问题。为了解决该问题,Joseph Mito1a于1999年在软件无线电的基础上提出了认知无线电(Cognitive Radio,简称CR)的概念,要实现动态频谱接入,首先要解决的问题就是如何检测频谱空穴,避免对主用户的干扰,也就是频谱感知技术。CR用户通过频谱感知检测主用户是否存在,从而利用频谱空穴。

认知无线电(CR)概念由Joseph Mitola博士提出,其主导思想是实现伺机的动态频谱接入,即非授权用户(也称次用户或认知用户)通过检测,机会性地接入已分配给授权用户(或主用户) 但暂时很少使用甚至未被使用的空闲频段,一旦主用户重新接入该频段,次用户迅速腾出信道。这种技术需解决的首要问题就是如何快速准确地获取授权频谱的使用情况,目前主要有3类解决方案:建立数据库档案、传送信标信号和频谱感知。表1从多个方面对3种方案进行了比较,其中频谱感知方案因具有建设成本低、与现有主系统的兼容性强等突出优点,得到了大多数研究学者的认同;另外两种由于受到政治、经济等因素的制约而很难实现,对其研究相对较少。

edatop.com

频谱感知,是指认知用户通过各种信号检测和处理手段来获取无线网络中的频谱使用信息。从无线网络的功能分层角度看,频谱感知技术主要涉及物理层和链路层,其中物理层主要关注各种具体的本地检测算法,而链路层主要关注用户间的协作以及对本地感知、协作感知和感知机制优化3 个方面。因此,目前频谱感知技术的研究大多数集中在本地感知、协作感知和感知机制优化3个方面。文章正是从这3个方面对频谱感知技术的最新研究进展情况进行了总结归纳,分析了主要难点,并在此基础上讨论了下一步的研究方向。

1 本地感知技术

1.1 主要检测算法

本地频谱感知是指单个认知用户独立执行某种检测算法来感知频谱使用情况,其检测性能通常由虚警概率以及漏检概率进行衡量。比较典型的感知算法包括:

能量检测算法,其主要原理是在特定频段上,测量某段观测时间内接收信号的总能量,然后与某一设定门限比较来判决主信号是否存在。由于该算法复杂度较低,实施简单,同时不需要任何先验信息,因此被认为是CR系统中最通用的感知算法。

匹配滤波器检测算法,是在确知主用户信号先验信息(如调制类型,脉冲整形,帧格式)情况下的最佳检测算法。该算法的优势在于能使检测信噪比最大化,在相同性能限定下较能量检测所需的采样点个数少,因此处理时间更短。

循环平稳特征检测算法,其原理是通过分析循环自相关函数或者二维频谱相关函数的方法得到信号频谱相关统计特性,利用其呈现的周期性来区分主信号与噪声。该算法在很低的信噪比下仍具有很好的检测性能,而且针对各种信号类型独特的统计特征进行循环谱分析,可以克服恶意干扰信号,大大提高检测的性能和效率。

协方差矩阵检测算法,利用主信号的相关性建立信号样本协方差矩阵,并以计算矩阵最大、最小特征值比率的方法做出判决。文献[1]提出基于过采样接收信号或多路接收天线的盲感知算法。通过对接收信号矩阵的线性预测和奇异值分解(QR)得到信号统计值的比率来判定是否有主用户信号。

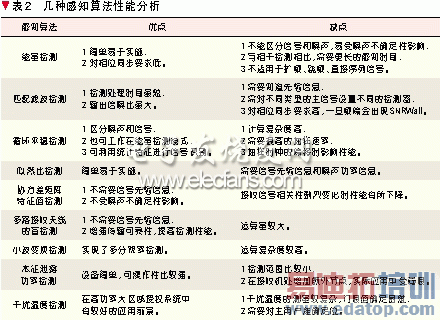

以上这些算法都是对主用户发射端信号的直接检测,基本都是从经典的信号检测理论中移植过来的。此外,近期一些文献从主用户接收端的角度提出了本振泄露功率检测和基于干扰温度的检测。有些文献对经典算法进行了改进,如文献[2]提出了一种基于能量检测-循环特征检测结合的两级感知算法。文献[3]研究了基于频偏补偿的匹配滤波器检测、联合前向和参数匹配的能量检测、多分辨率频谱检测和基于小波变换频谱检测等。表2归纳了文献中提及较多的一些感知算法,并对其优缺点进行了比较。

edatop.com

1.2 有待解决的问题

单用户本地感知主要面临以下挑战:首先,对感知设备提出了较高的硬件要求,如高速高分辨率的数模转换器、高速的信号处理器、宽带射频(RF)单元、单 /双链路结构等等,以达到所需的检测速度和灵敏度;其次,由于多径衰落、阴影和本地干扰等因素的影响,单用户本地频谱检测往往不能获得满意的性能。再次,如何检测基于扩频技术的主用户信号也是个难点问题。

Ghasemi将频谱感知的主要难点问题归结于3种不确定性:信道不确定性,即在阴影、衰落信道中,认知用户很难从噪声背景下区分出经历深衰落的主信号;噪声不确定性,主要是能量检测的性能会因为噪声估计的偏差受到严重影响;聚合干扰不确定性,当网络中存在多个认知用户时,单个认知用户的发射可能不会干扰主用户,但是多个用户同时发射可能会超过主用户的干扰温度门限(最大干扰的容忍程度)。

基于以上分析,下一步的主要研究方向包括:针对衰落、阴影等恶劣的信道环境,研究能量检测、循环特征检测等算法的改进或者进一步探讨更为新颖的感知算法;针对正交频分复用技术(OFDM)频谱池系统的多带检测算法;将传统的时域、频域、空域的三维信号检测进行拓展,并研究包括角度、编码等维度的多维频谱感知算法。

2 协作感知技术

为了克服本地检测的弊端,进一步提高检测性能,协作感知得到了广泛而深入的研究。通过不同次用户间的交互与协作,不仅仅能降低各认知用户的检测灵敏度需求,大幅度提高认知用户的捷变能力,还能有效缓解"隐藏终端"问题以及噪声不确定性等问题。

2.1 协作方案的分类

根据协作网络结构和协作策略选择不同,协作感知方案可分两类:

(1)集中式协作感知

这种方案中,通常有一个中心基站(或接入点)和多个参与协作的认知用户(也称认知节点),并且需要专用控制信道将各用户本地感知信息传送到中心点进行融合处理以及最终判决。

目前大部分文献研究的都是该类型的协作感知。Cabric等人于2004年开始这方面研究,指出集中式协作感知可以减小多径衰落信道的影响,改善检测性能,并分析了节点数、门限值等参数的选取以及阴影相关性对协作的影响[4].随后,Ghasemi更加详细讨论了在独立同分布(I.I.D.)瑞利衰落信道和对数正态分布阴影信道条件下,基于能量检测和硬融合的协作感知方案的检测性能及其对频谱利用率、检测灵敏度、检测时间带宽积、噪声不确定性抵抗能力的影响。文献[5]还从聚合干扰的角度,进一步分析了协作感知对于聚合干扰分布的影响,并在给定干扰概率情况下,给出了单用户感知灵敏度和协作半径之间的权衡。

(2)分布式协作感知

分布式协作感知中,各协作节点彼此可以交互和共享感知信息,并分别对各自感兴趣的频谱做最终判决。该方案最大的好处是简化了认知网络结构,因而减小了开销成本。

2005年,G.Ganesan等人提出了基于前向放大协议的中继协作感知方案,主要原理是在时分多址(TDMA)系统中,各协作用户间以正交方式传输,一旦某个次用户检测到主用户信息,则在下个时隙发送本身信号的同时转发检测到的主信号给邻近的次用户,再退出频段。该方案利用了网络所固有的非对称性来提高增益,同样可以降低检测时间,保持较低的中断概率,从而提高网络的捷变性。

2.2 信息融合问题

传统的数据融合是指多传感器的数据在一定准则下加以自动分析、综合以完成所需的决策和 评估而进行的信息处理过程。信息融合最早用于军事领域,定义为一个处理探测、互联、估 计以及组合多源信息和数据的多层次多方面过程,以便获得准确的状态和身份估计、完整而 及时的战场态势和威胁估计。它强调信息融合的三个核心方面:第一,信息融合是在几个层 次上完成对多源信息的处理过程,其中每一层次都表示不同级别的信息抽象;第二,信息融 合包括探测、互联、相关、估计以及信息组合;第三,信息融合的结果包括较低层次上的状 态和身份估计,以及较高层次上的整个战术态势估计。多传感器数据融合是人类或其他逻辑系统中常见的功能。人非常自然地运用这一能力把来自 人体各个传感器(眼、耳、鼻、四肢)的信息(景物、声音、气味、触觉)组合起来,并使用先 验知识去估计、理解周围环境和正在发生的事件。

2.2.1 数据融合算法

随着计算机技术、通信技术的快速发展,且日趋紧密地互相结合,加之军事应用的特殊迫切需求,作为数据处理的新兴技术--数据融合技术,在近10年中得到惊人发展并已进入诸多军事应用领域。数据融合技术,包括对各种信息源给出的有用信息的采集、传输、综合、过滤、相关及合成,以便辅助人们进行态势/环境判定、规划、探测、验证、诊断。这对战场上及时准确地获取各种有用的信息,对战场情况和威胁及其重要程度进行适时的完整评价,实施战术、战略辅助决策与对作战部队的指挥控制,是极其重要的。未来战场瞬息万变,且影响决策的因素更多更复杂,要求指挥员在最短的时间内,对战场态势作出最准确的判断,对作战部队实施最有效的指挥控制。而这一系列"最"的实现,必须有最先进的数据处理技术做基本保证。否则再高明的军事领导人和指挥官也会被浩如烟海的数据所淹没,或导致判断失误,或延误决策丧失战机而造成灾难性后果。

数据融合传送的是检测信息,因而要求控制信道的带宽比较宽,传送开销也比较大。对于强调频谱效率的CR系统来说,为了追求协作增益而付出巨大的协作带宽代价,显得有些得不偿失。

2.2.2 决策融合算法

各个协作节点独立地处理观测数据并做出决策,发送其决策结果至信息融合中心进行最终判决,这种算法称为决策融合算法。依据各节点决策的权重是否相同,可将其分为决策硬融合和决策软融合。

在这一层次上,情报中心送来的综合情报是态势评估的基本输入,融合的结果要为部队行动和已方武器系统应作出的反应实时生成预案,并对态势发展和决策进行检验和分析,为指挥员提供优化后的决策建议。在指挥中心,指挥员借助指挥系统,根据情报中心进行融合后送来的综合情报、上级要求和作战命令,以及我方实际兵力和武器群的布局、特性能力,进行决策融合 C3I 系统中最高层次的信息融合。这一层次智能性强,甚至可以说是一种知识融合,因为它要集中指挥所各个方向室和要素的对策和建议,判别和分析态势,制定和分发计划,指导和监督战斗。决策融合就是要从这三个方面帮助指挥员认清态势的变化并作出反应。

除了K/N准则外,文献[8]提出一种基于双门限能量检测的协作感知方法,用到了"n比例"逻辑准则,将决策为1的节点数与决策为0的节点数之间的比值与门限进行比较做出最终判决。
决策软融合算法是根据不同信道条件下各节点检测结果的置信度不同,将检测信息进行决策加权或者其他形式的处理后再进行融合。此算法实现了检测性能和传送开销之间的折中。

1 bit的最优判决融合准则是Chair-Varneshney准则。该准则基于对数似然比准则,通过比较假设下的条件似然比与贝叶斯最优门限,做出判决。条件似然比可通过各节点的虚警概率和检测概率计算得到,但需要知道主用户先验概率。文献[9]提出改进的Chair-Varshney融合方法,在似然比检测基础上充分利用信道占用的统计特性,并考虑各个次用户检测机制差异性、决策时间差以及融合滞后时间,因此适用于单或多bit的同步感知以及异步感知场景。

近期研究软融合算法的文献还有很多:如基于D-S证据理论的融合算法,综合考虑了节点的检测结果和置信度,且融合中心不需要节点先验信息,因此有很强实用性。Jun Ma等人提出的2 bit量化决策加权软融合算法,通过设置3个检测门限将能量分为4个区域,从而使检测结果最终以2 bit形式传送给中心进行加权求和并最终判决,该算法实现了协作开销和检测性能之间的合理折中。文献[10]将各节点的相关性考虑进去,提出了一种基于偏移准则的线性二次的次最佳融合方案。模糊综合评估协作感知方案则是用模糊综合评估方法得到各个次用户信任度再融合,从而提高决策可靠性。此外,根据历史判决数据的可靠性进行动态加权的感知算法,也能有效地提高检测性能。

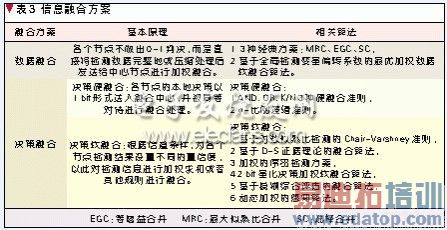

综上所述,可将主要的信息融合算法归纳如表3所示。

edatop.com

2.3 有待解决的问题

(1) 协作感知的性能与协作用户数量、各用户门限值的确定及位置分布情况等因素密切相关。因而如何选取这些协作感知参数以获得最佳的检测性能,是协作感知研究的重要内容。此外,协作感知属于媒体访问控制(MAC)层的感知技术,所以还涉及到跨层设计方面的研究。

(2) 信息融合算法会直接影响协作增益和系统开销。一方面,决策融合虽然简单容易实现,但是其协作增益非常有限,当信道不均匀或者存在恶意用户时,协作性能将急剧恶化;另一方面数据融合协作增益大,但是对控制信道的带宽需求较大。如何在协作性能和系统开销二者之间寻找合理折中是协作感知研究的热点。

(3) 恶意攻击或突发故障是协作感知中不容忽视的安全问题。为此,文献[11]提出了一种应对存在恶意或自私节点场景的协作感知安全方案,以提高网络安全性。文献[12]提出一种加权序贯检测方案(WSPRT),采用双门限值检测,并通过一定规则动态更新每个用户的置信度权值,有效降低了恶意节点对最终判决的影响。

(4) 现在的研究大多是集中在单个感知用户网络参与协作的情形,基于网络层的多感知用户网络间的协作也可能是未来研究的一个方向。

3 感知机制的优化

Ghasemi和Hyoil Kim等人最先提出了感知机制的优化问题,主要关注感知模式的选择和感知参数的优化。CR网络下,次用户的伺机动态接入频谱过程通常可看成两种感知场景:信道搜索和信道监视。信道搜索是指次用户需要搜索各个信道,寻找可用于传输的空闲频谱。信道监视则是指次用户必须周期性地检测主用户信号,以避免对重新出现的主用户造成干扰。检测周期、检测时间和搜索时间的参数如何选取,以及采用何种感知模式和信道搜索方式,才能使感知效果最优,这都是感知机制的优化问题。

频谱感知模式通常分为被动感知和主动感知。被动感知模式下,次用户只有在需要进行数据传输时才启动感知,通常只能使用一个空闲信道进行传输,并周期性监测该信道。而主动感知模式下,不管是否有数据传输需要,次用户都周期性地检测各个信道。两种感知模式都要避免对重新出现的主用户造成干扰,因此一旦发现当前信道不可用时,需立即启动搜索,直到检测到某个空闲信道后停止搜索并开始新的传输。相比而言,主动感知方式需要检测多个子信道,能量和时间开销比被动感知方式有所增大,但它可以提高传输速率,并且减小认知用户被迫进行信道搜索而导致服务质量(QoS)降低的概率,同时还可以积累大量频谱信息,在重新进行信道搜索时优化搜索方式以提高信道切换能力。

下步的研究方向主要包括:信道占用模型可适当扩展更一般的情况;分布式协作感知机制的优化问题;基于循环平稳特征检测等方法下的感知机制优化;认知用户之间的干扰可能对感知机制优化的影响;不同的信道条件下,非固定检测周期和搜索次序的感知机制优化;综合考虑最小化主用户干扰、最大化感知性能、最优化 QoS等多种优化目标;综合考虑应用层需求、物理层算法和链路层协作与控制等跨层设计优化问题。

4 结束语

文章主要从本地感知、协作感知以及感知机制的优化3个方面,对认知无线电频谱感知技术的研究和发展状况进行了综述,并对下一步有待解决的难点问题进行了讨论。尽管还面临诸多的技术挑战,但随着研究不断深入,相信在不久的将来,认知无线电技术必将日趋成熟,为无线通信带来新的发展契机和动力。
