卫星接收机在微波传输中的再利用

模拟卫星电视信号与地面模拟微波信号都是由视频和音频副载波组成的基带信号对载频进行调频后发射出去的微波信号。因此，卫星接收机是可以代替微波收信机和解调器的，但是注意解决以下几个问题。

1、调整视频输出幅度

卫星电视传输系统为了实现超远距离传输，采用大频偏调制方式：视频频偏16MHz峰峰值，音频频偏1.15MHz峰峰值，而地面微波分别为8MHz和560KHz。根据调频传输系统中的调频改善系数MF公式可知，当微波信号的载频、带宽与卫星接收机接收的信号、设备一致，且两者的载噪比也一致时，鉴频后得到的信号信噪比要相差6dB，伴音副载波信噪比也将低6dB左右。所以在卫星接收机代替微波收信部分时，应尽可能提高收信电平。由于频偏差异,卫星接收机接收大频偏的卫星信号时,图像信号的幅度是1VP-P,而在接收小频偏的微波信号时图像信号的幅度只有接收卫星信号时的一半。以东芝公司C4机来说，调整卫星接收机后面板的视频调整旋钮可使视频信号幅度增大，但最大也是只有0.8 VP-P左右。如图一所示，还可以调整高频头上的VR4,进一步增加视频输出的幅度，达到标准的1 VP-P。

edatop.com

图一 视频幅度高速示意图

2、改变伴音去加重参数

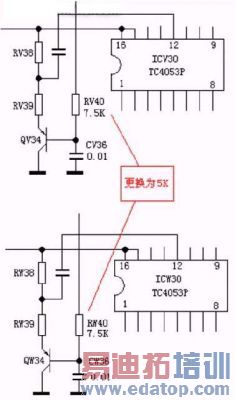

我国卫星传输采用J17预加重方式，而地面微波预加重时间常数τ＝50μS，两者是不一样的，混用会产生伴音失真。以C4机为例，有J17和τ＝75μS两种去加重方式，如图二所示，将电阻RV40（A1声道）、RW40（A2声道）从7.5KΩ置换为5KΩ（5KΩ电阻在市面上不易买到，可用两个10KΩ电阻并联实现），就可将去加重时间常数从75μS改变为50μS，适合地面微波的使用，解调出来的伴音也就动听悦耳了。

edatop.com

图二 更换电阻示意图

3、增加降频器，改变微波频率

卫星接收机输入950MHz――2000MHz的第一中频信号，地面微波有1.4G、8G、11G、13G等频段，如图三所示，对于1.4G频段,只要在卫星接收机之前另一个低噪放大器；8G、11G、13G等频段需加一个降频器，将频率降为卫星接收机的输入频率范围。

edatop.com

图三 应用示意图

当然，本文是介绍模拟卫星机的再利用，对于使用QPSK调制方式的地面数字微波，可以采用这种变频的方法，使用数字卫星接收机接收地面数字微波信号。
