iPhone 5S拆解：北美、亚太版射频前端对比

针对不同市场上的不同网络制式，手机在射频前端(RF Front End)方面总要做针对性的设计，iPhone 5S也不例外。ChipWorks近日就对该手机的北美版、亚太版做了芯片级的对比，后者支持TD-LTE。

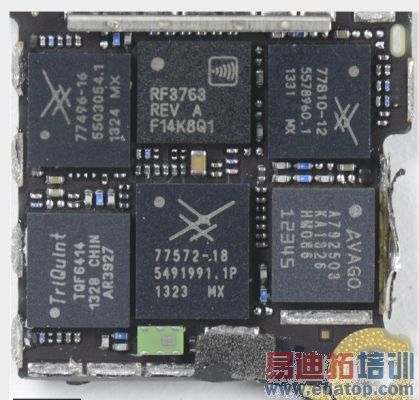

iPhone 5S北美版射频前端模块：

－ RF MicroDevices RF3763功率放大双工器(PAD) B5/8
－ RF MicroDevices 1112天线调谐方案
－ RF MicroDevices 1113天线调谐方案
－ Skyworks SKY77572 Band 18/19/20功率放大器
－ Skyworks SKY77810 2G/EDGE功率放大器
－ Skyworks SKY77496 Band 13/17功率放大器
－ Skyworks SKY73614 (不详)
－ Avago A792503 Band 25/3功率放大器
－ TriQuint TQF6414 Band 1/4双功率放大器
－ 村田(Murata) 177切换/过滤模块
－ 村田E50切换/过滤模块
－ 村田AMG切换/过滤模块

edatop.com

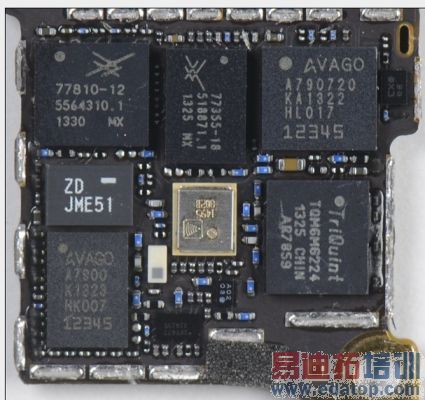

iPhone 5S亚太版射频前端模块：

－ RF MicroDevices RF149天线切换模块
－ RF MicroDevices 1112天线调谐方案
－ Skyworks SKY77810 2G/EDGE功率放大器
－ Skyworks SKY77355 GSM/GPRS/EDGE四频段功率放大器
－ Skyworks SKY477 (不详)
－ Skyworks SKY73614 (不详)
－ Avago ACPM-7900 PA双工器
－ Avago ACPM-79720 PA双工器
－ Avago D3S天线切换方案
－ TriQuint TQM6M6224 Band 2/4 PA双频段双工器
－ 村田JME51切换/过滤模块
－ 村田175cF切换/过滤模块

edatop.com

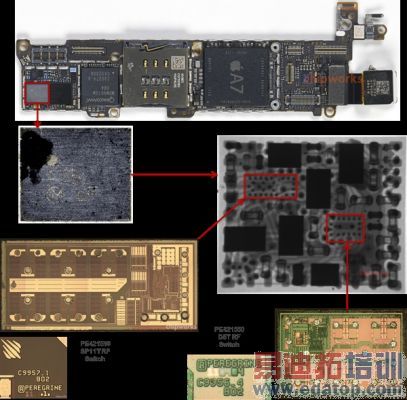

部分芯片内核照片：

Murata 175cF

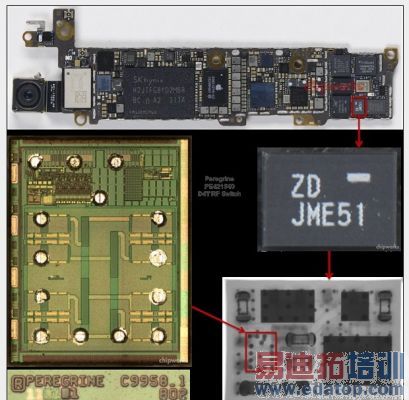

Murata JME51

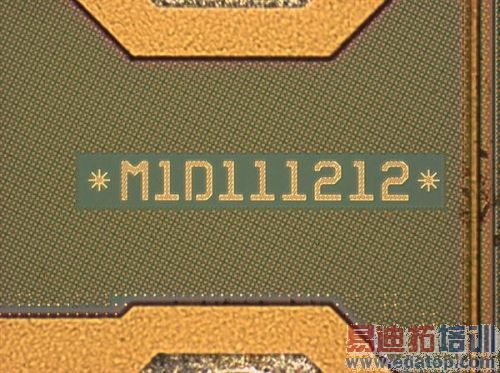

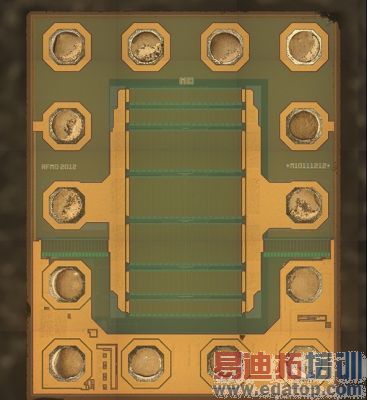

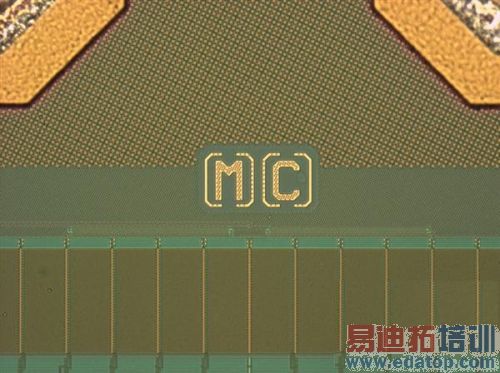

RF1112

i
RF1112

RF1112

RF1112

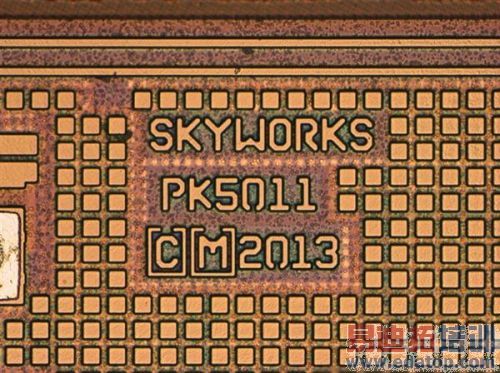

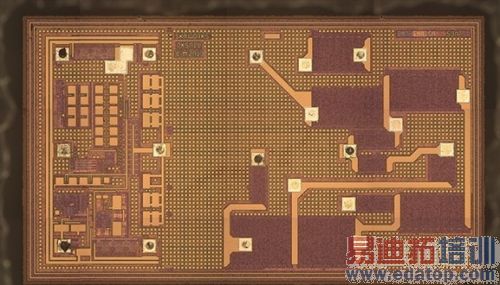

SKY477

SKY477

ChipWorks最后还提到，整个业界都在期待中国4G牌照的发放和商用，届时中国移动就可以正式发售TD-LTE版本的iPhone 5S，苹果也在最近将其产能增加了75％。
