阻抗分析仪/LCR表原理

录入:edatop.com    点击:

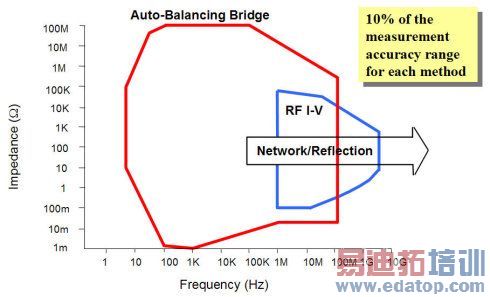

阻抗分析仪和LCR表是非常通用的测量器件的电子仪器。根据阻抗范围和频率范围的不同,有一系列不同原理的仪器来满足测试要求,图1是不同阻抗范围和不同频率范围的阻抗测量方法。

edatop.com


图2 自动平衡电桥法原理框图

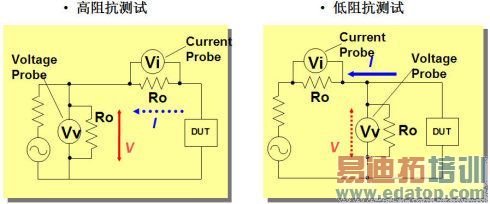

图3是RF I-V法原理框图。RF I-V法是I-V技术在高频范围的扩展,可以紧密测量高达3GHz频率范围的阻抗值。RF I-V电路和路径必须仔细设计,以确保能够以50ohm阻抗与被测件DUT相连。如果连接路径的阻抗不是50ohm,不想要的反射将发生,将导致电流和电压的测量误差增大。RF I-V法细分为高阻和低阻两种测量模式。实际上,测量仪器保持不变,只是改变测试头,达到两种测量模式的要求。高阻测量模式,测试电流很小,为了正确的探测电流,电流探头要尽量靠近DUT;低阻测量模式,为了灵敏的得到电压值,电压探头要尽量靠近DUT。



图3 RF I-V法原理框图


网络反射法即是网络分析仪方法,在此不着介绍。


各种方法的优缺点如下。
1、自动平衡电桥法优缺点:
1)最准确,基本测试精度0.05%;
2)最宽的阻抗测量范围:C,L,D,Q,R,X,G,B,Z,Y,O...;
3)最宽的电学测量条件范围;
4)简单易用;
5)低频:f<110MHz。

2、RF I-V法优缺点:
1)宽的频率范围:1MHz<f<3GHz;
2)好的测试精度,基本测试精度:0.8%;
3)宽的阻抗测量范围:100m~50K@10%精度
4)>100MHz的最准确测试方法;
5)接地器件测试。

3、网络分析仪法优缺点:
1)高频
适用:f>100KHz
最佳:f>3GHz
2)适中的精度;
3)有限的阻抗测试范围。
