Smith图一问
录入：edatop.com 阅读：
图上的阻抗点是用e对数形式表示时
应如何转化为50ohm归一化阻抗？
如：0.1987∠-147
其中前者是模，后者是角度（角度制）
好像是很简单的问题。。可惜我找不到方法
应如何转化为50ohm归一化阻抗？
如：0.1987∠-147
其中前者是模，后者是角度（角度制）
好像是很简单的问题。。可惜我找不到方法
......
0.1987*[cos(∠-147)+j*sin(∠-147)]
如果没有归一化，那就再除以50
我觉得似乎不是。。请见图

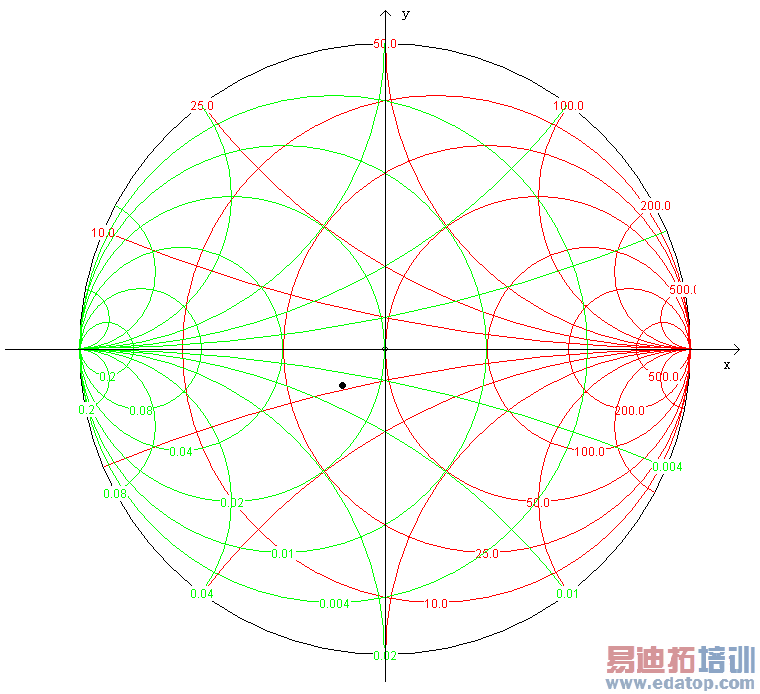

我说的那个点，是图中黑点位置
这个坐标也是相对于xy直角坐标系的
我觉得如果转化为smith图的坐标系
似乎不能直接这么算
因为按 0.1987*[cos(∠-147)+j*sin(∠-147)] 来算的话，实部都出现负数了……
ft
你看到的那个是反射系数
哦，是啊，是反射系数
我也真够笨的，没发现实部是负数
哦。。搞清楚了，应该坐标变换一下
1 + Z
用那个 --------- 式子
1 - Z
