如何确定微波二极管的方向?

录入:edatop.com    阅读:

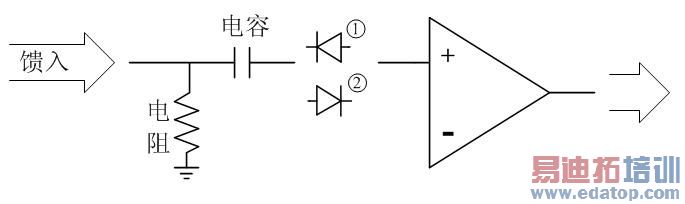

只画了部分电路  应该是做检波用途的吧  工作在1GHz左右
图中二极管应该取1的方向还是2的方向?  谢谢大家啦



都行,就看是正半周检波还是负半周检波。
就是检波电路的结构有问题,电容和二极管的顺序反了



谢谢您的回复!

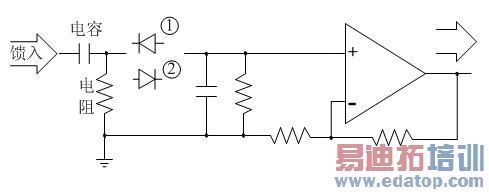

有没有可能是我电路图画得不完整的缘故? 您看看我补充完整的电路图吧
检波的都忘光了。。。。我再看看什么书就能解决这个问题呢?《通信原理》够用吗?



两个方向都可以,只不过是正向检波或者反向检波的区别,对于AM或者ASK,应该都没有问题。看书嘛,看看《高频电路》就可以。



应该取一的方向
