1/4波长同轴谐振腔问题
录入：edatop.com 阅读：

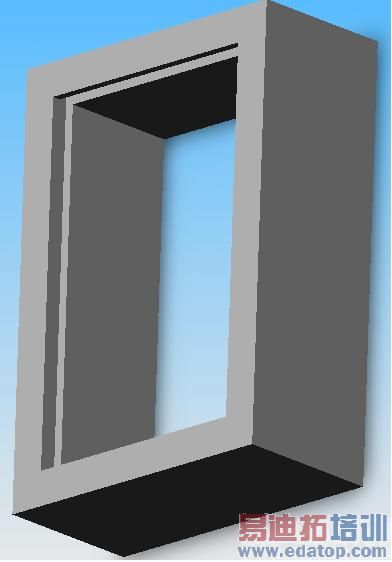

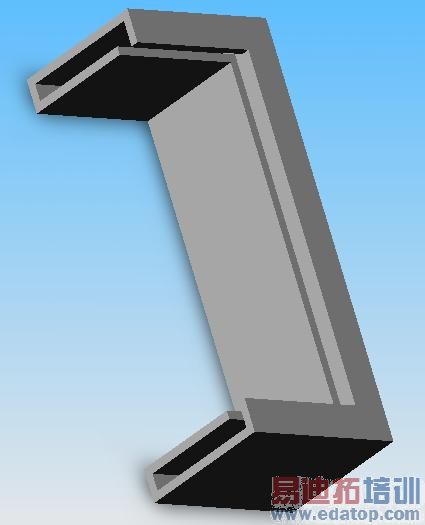

我想设计一个1/4波长同轴谐振腔，在开口端形成轴向的电场以便加速电子。
a、频率：2.45GHz

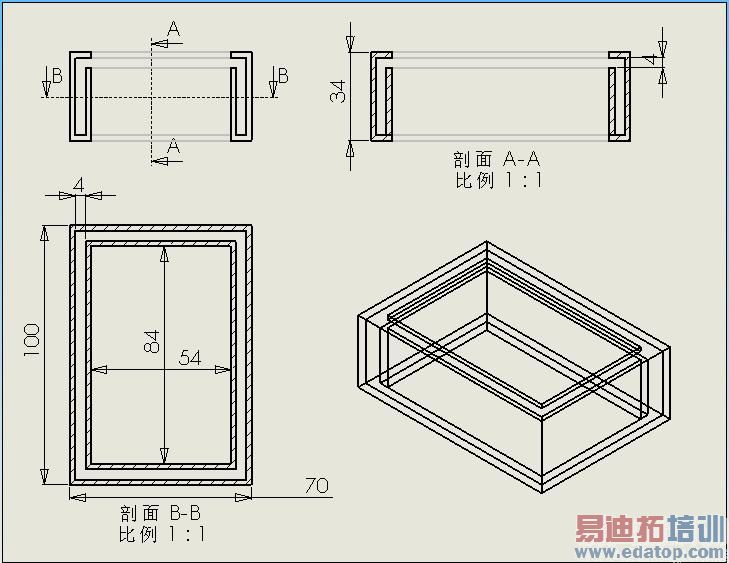

b、外导体尺寸：宽100mm，高70mm，长度34mm左右（可以根据需要改变），壁厚2mm。
c、内导体尺寸：宽86mm，高56mm，长度28mm，壁厚2mm（尽量更小些）。
d、内外导体之间间隔：4mm（越小越好）
我根据这些尺寸设计了HFSS程序，求共振模应该还可以（需要仔细修改参数）如图所。但是使用激励源求解扫频曲线的时候，出现了问题。初步认为是激励源和谐振腔之间的耦合问题。
各位看看应该怎样做才能让他们有较好的耦合？
万分感谢！
附件中是我设计的HFSS文件、结构尺寸和一些运行结果。请大家帮我指出，应该解决耦合问题。
test_Eigen_model.hfss
test_driven_model.hfss
a、频率：2.45GHz
b、外导体尺寸：宽100mm，高70mm，长度34mm左右（可以根据需要改变），壁厚2mm。
c、内导体尺寸：宽86mm，高56mm，长度28mm，壁厚2mm（尽量更小些）。
d、内外导体之间间隔：4mm（越小越好）
我根据这些尺寸设计了HFSS程序，求共振模应该还可以（需要仔细修改参数）如图所。但是使用激励源求解扫频曲线的时候，出现了问题。初步认为是激励源和谐振腔之间的耦合问题。
各位看看应该怎样做才能让他们有较好的耦合？
万分感谢！
附件中是我设计的HFSS文件、结构尺寸和一些运行结果。请大家帮我指出，应该解决耦合问题。
test_Eigen_model.hfss
test_driven_model.hfss
。。。你这图片太大了，跟病毒一样，覆盖了fterm的窗口
是在不好意思，之前没有考虑这个问题。多谢关注！
好奇怪的谐振腔
1. 你给的内导体的宽度好像错了，不是86，应该是88吧。不过不影响什么

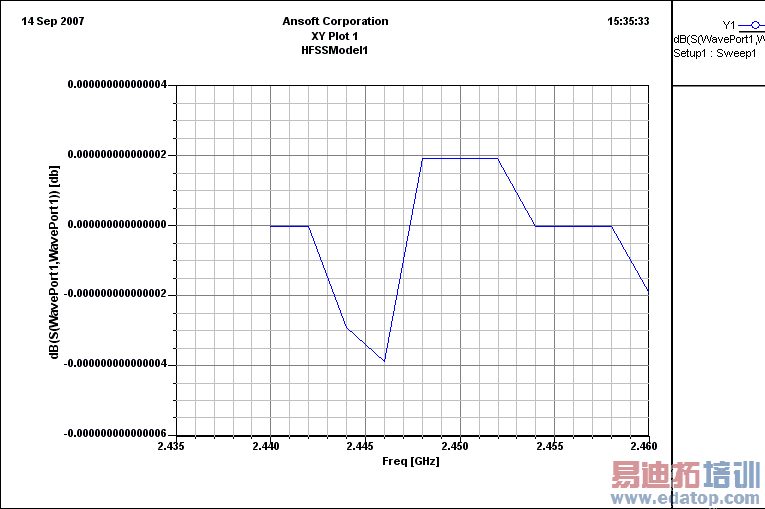

2. 你这种结构是算不出什么结果的，整个谐振腔无耗，光看s11基本就是你得到的这个样子
你可以把谐振腔的边界条件改成有耗的，试试看
3. 你的输入输出耦合是环耦合，你可以根据本征模式里面算出的场的形状，设计输入输出耦合的结构、位置和尺寸
多谢版主！在努力试试看。
