信号跨越电源分割层有什么影响吗？

我看到一个pc板的图
top电源层之间基本上是完整的地
只在边角处有几个分割出去的地方
但在bottom层上信号走线密度也非常之高
很多线都是在不同电源网络区域间跨来跨去的
影响不大吗？


弱问：
为何pcb只是能双数的板 不能是奇数的板
刚才的那个pcb 在电源与bottom之间也加一个完整地不好呀
这样不刚好5层 把电源层包围在两个地之间  而且是大面积的板级电容 也可以起到滤波作用呀
有人说：奇数板性价比低，容易曲桥  为何？
见有人说：
高速线跨分割区的时候，如果不加电容，那么这些高速线的回流就会绕过分割区，这样就会形成一个很大的环路，这样有如下问题：一是严重增加了信号路径的电感；二是有又可能同其他信号的回流路径环路重叠，使之在走线之间形成互感，增加串扰；三是大的环路还会形成大的对外辐射，对EMI不利；四是大的环路还很容易接收到外界的干扰。

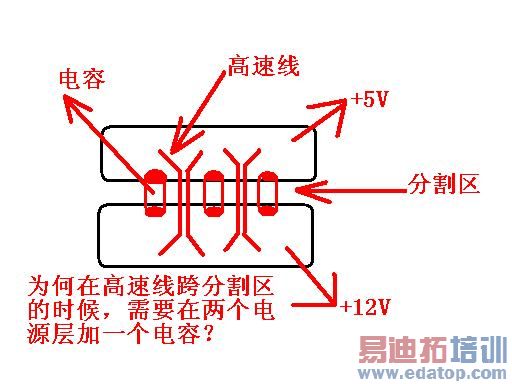

但如果紧挨着高速线放置连接2个分割区的小电容的话，那么这些高速线就会增加一条通过电容的回路，因为这条回路的环路面积大大减小，阻抗也小，所以信号的回流路径就是它了（水往低处流，高速信号当然也要捡阻抗小的道跑了）。这样以上所说的一些问题自然就要好得多了。
有人说：“上一次听ANSOFT的SIWAVE 讲座，看他们仿真的结果
分割地单点相连和不分割地起到地数模隔离作用基本没什么区别，单点用电容连接在电容的谐振频率附近隔离作用也微乎其微，物理完全分割才起到真正地作用，但是跨分割会引起信号质量以及辐射等问题。
如果不考虑辐射问题，单纯的考虑信号质量，可以仿真一下穿过这个分割的信号线的S参数，看是不是对你感兴趣的频率有很大的影响，如果没有，是可以不考虑回流地的。当时讲座上也有这么一个例子，说明了高频信号不是一定不可以跨分割。
“如果紧挨着高速线放置连接2个分割区的小电容的话，那么这些高速线就会增加一条通过电容的回路”应该如何理解，是信号流经此电容之间的时候有电流流经电容吗？
还是辐射出来的电流信号呢？
那个高手帮忙解释
ansoft如何做此类仿真的？
