问个天线测量中线缆的问题

录入:edatop.com    阅读:
六张图分别是
幅度特性

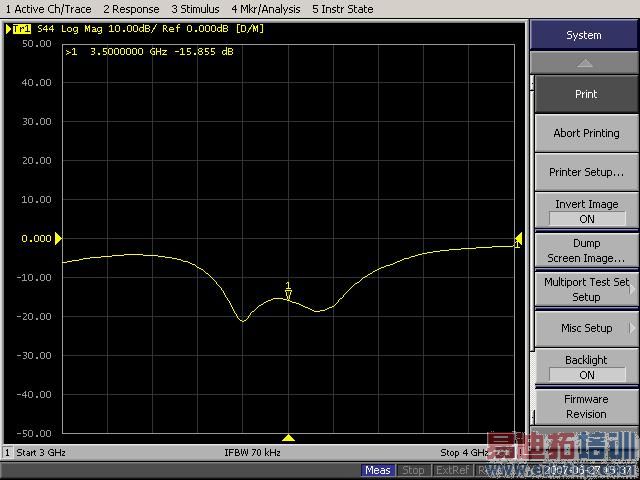

天线直接接在VNA上

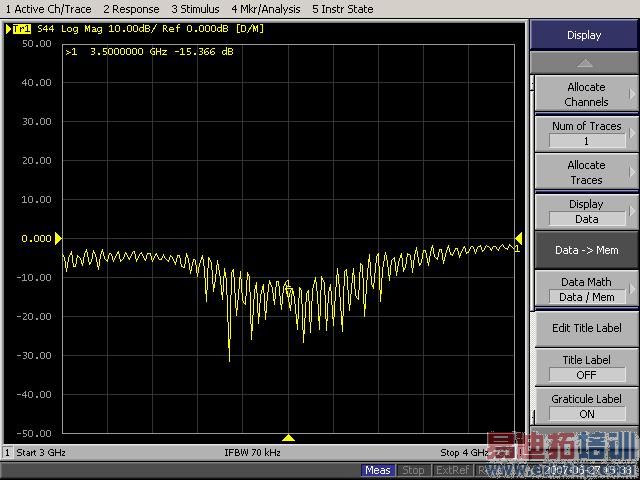

经过两段线缆,总长六米后的测量结果

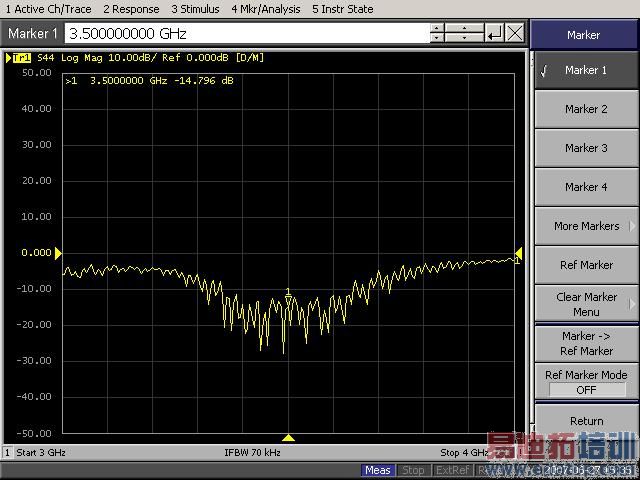

经过另一段六米长的测量结果
相位特性

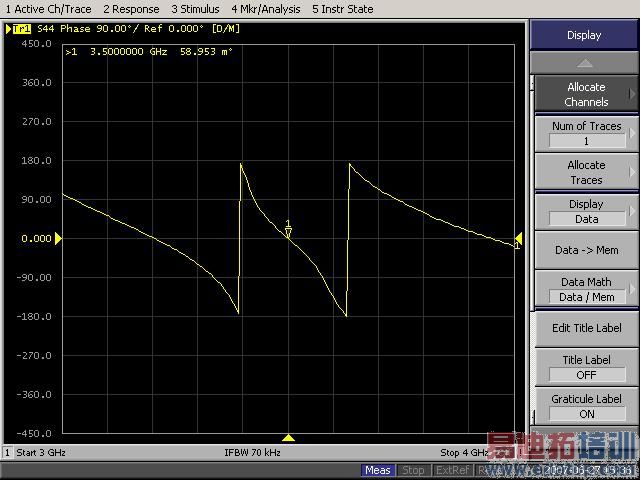

天线直接接在VNA上
经过两段线缆,总长六米后的测量结果

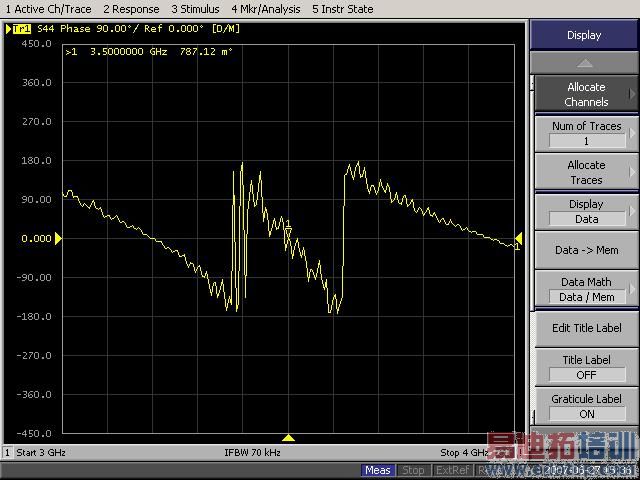

经过另一段六米长的测量结果
为什么会有毛次呢。。。。



抱歉有一张传错了
相位特性
直接连到VNA上的结果



感觉并不是线缆引起的问题,一般增加线缆幅度会衰减,群时延增加。
但是这些都没有出现,仅仅是在原来的基础上,附加一些震荡,比较奇怪。
可以描述一下测试框图和过程吗?



直接测的时候:  VNA ANTENNA
4米加2米测量时:VNA 4米 双阴头 2米 antenna
6米测量时:     VNA 6米 antenna
测量前都有校准的
