hfss仿金属大挡板对单极子天线的影响
录入：edatop.com 阅读：
单极子是2米长的，挡板是10×5米的，两个都是理想导体，仿真的频率是9MHz，扫频4MHz——15MHz，z＝0平面是理想地面，在z的正方向有长50米，宽50米，高25米的长方体辐射边界，单极子放在原点，馈电方式是lump port，金属板位于y＝2米的平面上，且底部与perfect groud接触。仿出来的方向图似乎有很大问题，请大家看看这里面有没有什么边界上设置的问题还是出现了其它问题，谢谢！

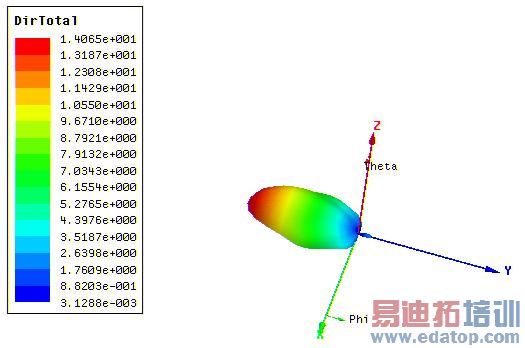

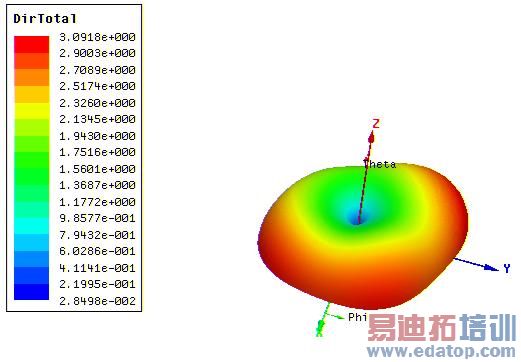

下图第一个是模型，第二个是4MHz的方向图，第三个8MHz，第四个12MHz，第五个15MHz，感觉8MHz的最不对～～这里波长从20米到75米，似乎挡板就不能近似理想无限大导体平面了，用镜像原理分析应该不太对了，是这样的吗？？希望发表看法，谢谢！！
下图第一个是模型，第二个是4MHz的方向图，第三个8MHz，第四个12MHz，第五个15MHz，感觉8MHz的最不对～～这里波长从20米到75米，似乎挡板就不能近似理想无限大导体平面了，用镜像原理分析应该不太对了，是这样的吗？？希望发表看法，谢谢！！
绕射……
8M的时候挡板会不会成了引向器
就是不知道仿真模型做得对不对～～感觉特别奇怪。之前用lump port仿放于理想地面的单极子，得initial mesh才能仿出接近圆的方向图，否则方向图乱七八糟，而用同轴馈电wave port，自动mesh，而且很快就出很好的圆的方向图了；这东西用得不太明白，郁闷！
