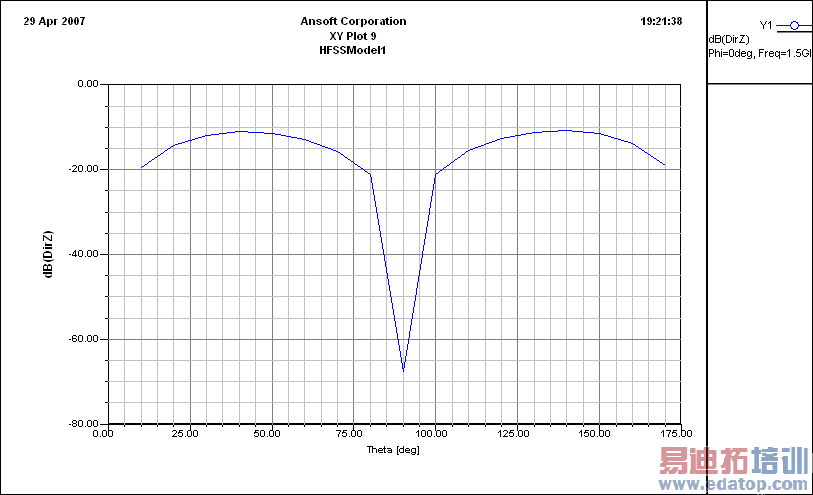

E和H平面的辐射方向图的值为负可能么

我不知道你图里面的dirZ怎么选定的
但是这个不是E面或者H面方向图
更像是交叉极化图，呵呵
HFSS的方向图0度的值一般就是gain

负值是可以的呀
但是，你现在都－20以下了肯定不是主极化或者不是谐振点上的

我是这样看的，不知道对不对。
result report选farfield和rectangul plot，然后directivity，dirz，db。sweep里面theta是0－180。phi是0。这是E平面的。h面的phi是90度。
我得天线的工作频率是1.795ghz，但是仿真时的solution里面我选的1.5ghz，是不是也应该是1.795ghz。
天线是半波偶极子天线

zhong le!

directivity是方向性系数，你最好把图贴出来，看看是怎么摆放的，
请问你的工作频率是1.795为什么solution里选1.5？疑惑
