ADS如何仿真微带的耦合系数？

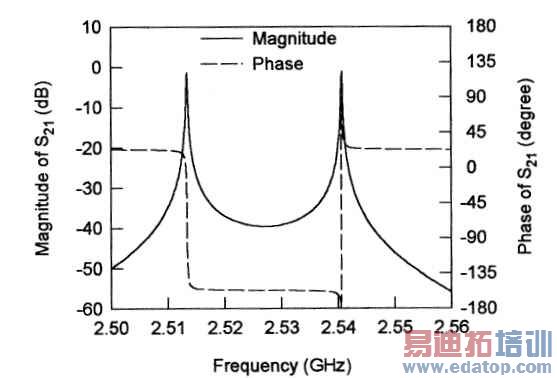

我看了Jia-sheng Hong的书，在他的书第八章中提到要在两个谐振器之间实现弱耦合，就会出现如图1所示的双峰，然后根据双峰计算耦合系数。

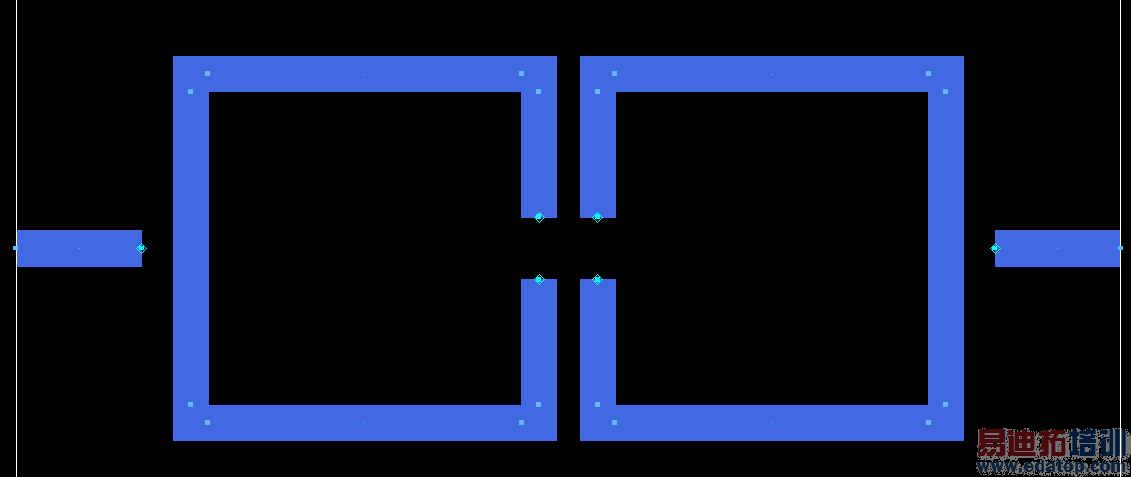

我在ADS Momentum下尝试了几次都不能仿真出图1所示的频率响应，我的仿真图在图2中，请问一下如何实现图1的频率响应，多谢。



ads不清楚
HFSS里面，画一个相耦合的两个谐振腔，算本征频率
在需要考察的频率f0附近会出现两个相差不大的频率f1和f2
这两个频率是不是就是计算耦合系数需要的那两个频率？
一直没太想明白为什么会出现两个频率
不过用这两个频率算出来的耦合系数跟实际的还是很接近的
稍大



Jia-sheng Hong  Microstrip Filters for RF Microwave Applications一书中
第八章 P250~P251页中有详细分析,
出现的两个频率,对应的是电耦合和磁耦合的谐振频率
因为电耦合的谐振频率计算的时候需要在原来的电容电感值上减去耦合电容和电感值
因为磁耦合的谐振频率计算的时候需要在原来的电容电感值上加上耦合电容和电感值
多谢



从场的理论上，怎么解释这两个本征频率呢？
想不通啊



场我也不懂,看路的解释可以理解
HFSS本征模仿真搞不定啊,
不会用:(
