FEKO5.0仿真柱面共形天线阵问题

我用FEKO5.0仿真一个柱面共形天线阵,阵元采用微带天线,介质板大小80*50(mm),厚
2.87,贴片尺寸46*31,采用探针馈电,探针长2.87.先画好一个阵元(当然是弧形的,内
径100,外径102.87),然后复制了7个,均匀分部在半径为100的圆周上,然后又画了一
个金属圆柱(金属圆柱半径100,高500),再将其合为一体,但是在仿真时数据检测时,
当进行到Processing the geometrical data for connection points时老是提示:
  ERROR      90: Too many connection points (MAXNV)
           See also message in the output file 444_ada_1.out
奇怪的是当我把阵元数减少到5个或5个以下时就不会提示,大于5个就出错,问了好多人
都不知道是何原因,特来求助.谢谢!



5.0很垃圾 经常出现莫名其妙的问题 建议改为4.0
我同时用5.0 和 4.0仿真一个常规微带天线
发现5.0出来的结果完全不对



但是4.0画图不好画，最关键的是算的数据不能提取出来啊



有三个面交于一条直线可能就出这个错了

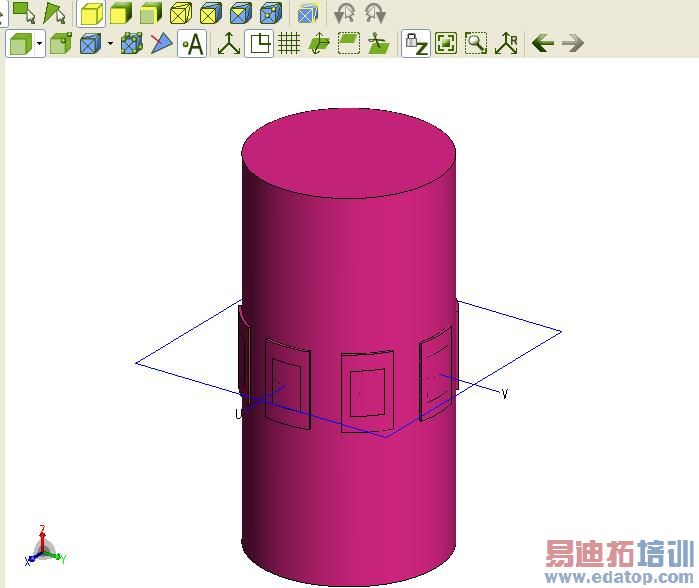

三个面交于一条直线？不是太明白，我画几个微带贴在一个柱面（图见附件）上会出现这种情况吗？



添加＃MaxNV＝500到pre文件中，其中500是个大概数。查help可以看到为什么出错。



5。0和4.0差别太大了，一不留神您哪儿设错了，结果也就没有可比性了。



是加在EDITFEKO里面右边的编辑文件中吗？加在哪啊，我加了一运行prefeko就提示
错误啊？
Unknown function:
MAXNV
     ^
Error  30478 in line 29 of the file 444.pre:
Syntax error in an expression



哦，原来是要加在最前面，现在不会出错了，谢谢！
