发张三工器照片

录入:edatop.com    阅读:

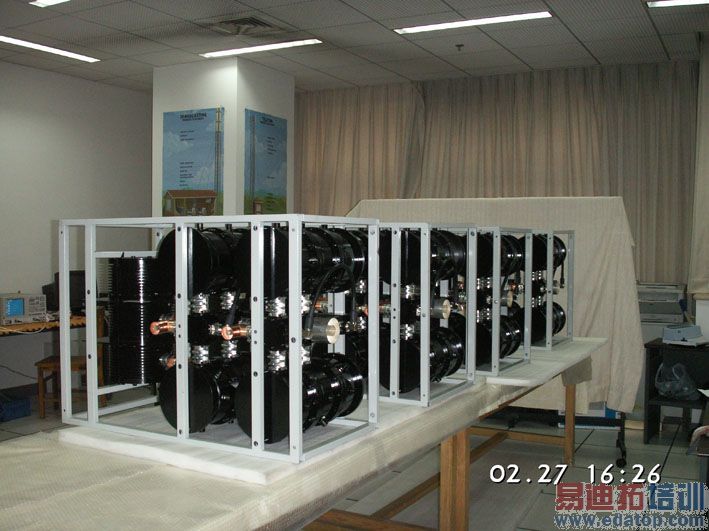

这是我们做的三工器,发张照片给大家看看。
早就想发,总忘。
L波段,输出功率3.6kW。
谁有这方面的项目,可以合作,绝对国际先进水平,嘿嘿。



谁给我扫盲?



什么叫三工器,介绍一下吧,
看样子蛮pp的



就是三频道功率合成器,每个频道输入功率为1.2kW
三工器采用桥式恒阻结构,每个三工器包含五个滤波器和四个3dB耦合器



ding~



带宽?



每个频道带宽都是8MHz
三个频道中心频率分别是1432,1448,1532MHz
