问一个vswr定义的问题
录入：edatop.com 阅读：

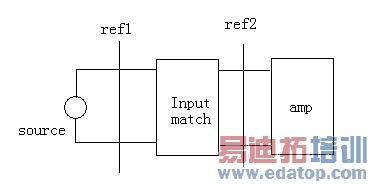

一个射频放大器在谈到vswr的时候,参考面是在50ohm的源与阻抗匹配网络之间?还是在匹配网络与需要匹配的端口?
即ref1还是ref2?
即ref1还是ref2?
我觉得 应该是 ref2 吧！说得是放大器的vswr，应该在amp端口上
我觉得都不是，好像应该是输出接50欧姆的电阻。
在两个参考面都可以看驻波
ref1的时候 端口阻抗是source共轭阻抗
ref2的时候 端口阻抗是input match的共轭阻抗
