LNA的问题讨论
录入：edatop.com 阅读：
大家好,我是RF新手,现正在做LNA,有一问题请教.
我用ADS仿真,用LC元件进行输入输出阻抗匹配后,接下来便是Layout仿真或则直接画pcb,但是各个元器件之间不可能管脚直接相连,需要用微带线连接,但是我不知道微带线应该画多长,我问了一个人,他说主信号线路用50 ohm的微带线就行了,但是具体我还是不知道怎么确定各个器件之间用多长的线.还有直流偏置电路的微带线应该画多长多宽,对整个电路有什么影响,希望高手指教.

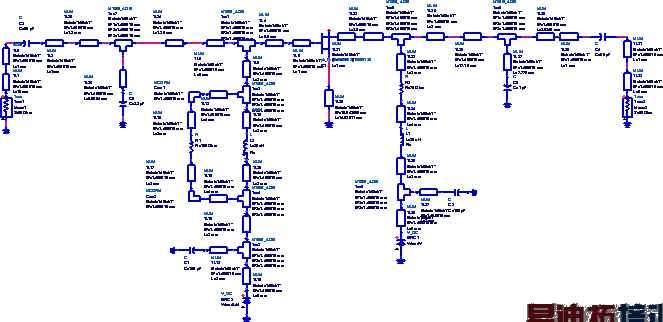

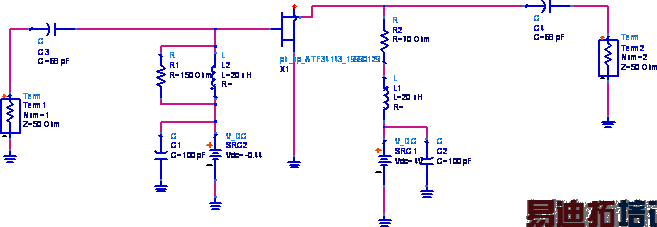

下面两个图是我在一个设计例子上看的,图1 LC匹配好的电路,图2是加上微带线的,不知道具体怎么家,有什么原则吗?
我用ADS仿真,用LC元件进行输入输出阻抗匹配后,接下来便是Layout仿真或则直接画pcb,但是各个元器件之间不可能管脚直接相连,需要用微带线连接,但是我不知道微带线应该画多长,我问了一个人,他说主信号线路用50 ohm的微带线就行了,但是具体我还是不知道怎么确定各个器件之间用多长的线.还有直流偏置电路的微带线应该画多长多宽,对整个电路有什么影响,希望高手指教.
下面两个图是我在一个设计例子上看的,图1 LC匹配好的电路,图2是加上微带线的,不知道具体怎么家,有什么原则吗?
微带线连接的话，长度和你的工作频率相关？
不然就要算寄生参量了吧
频率是900M的,频率应该在算微带线的特征阻抗时用到,我的意识是在匹配完成后,阻抗50 欧姆的线宽已经确定,但是不知道,怎么确定长度,还有直流偏置的线宽线长是随便画吗 ?
