简单的LC振荡
录入:edatop.com 阅读:

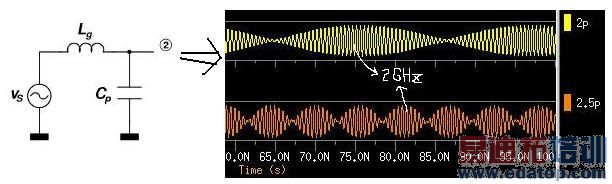

如附件所示,左侧为仿真时的电路图
简单的电感电容,电感取3nH,然后tran扫描电容
输入信号Vs为2GHz的正弦信号
在输出端2处看信号,发现当Cp=2p时(此时LC自激振荡频率接近信号频率)
如黄色信号所示,有包络存在,信号的频率是2G,包络的频率与Cp有关
请教为何会有包络存在呢?谢谢了!
P.S.,
1)桔红色输出为Cp=2.5p时信号输出,同样存在包络。
2)扫描步长很短,1ps
简单的电感电容,电感取3nH,然后tran扫描电容
输入信号Vs为2GHz的正弦信号
在输出端2处看信号,发现当Cp=2p时(此时LC自激振荡频率接近信号频率)
如黄色信号所示,有包络存在,信号的频率是2G,包络的频率与Cp有关
请教为何会有包络存在呢?谢谢了!
P.S.,
1)桔红色输出为Cp=2.5p时信号输出,同样存在包络。
2)扫描步长很短,1ps
