一个LNA仿真的问题
录入:edatop.com 阅读:

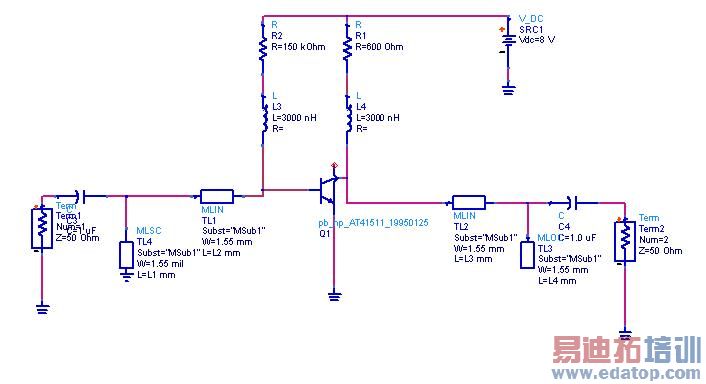

请教高手:图中的放大器不加微带线的时候,直流工作点正确,但是加了用来匹配的微带线后,直流工作点发生了很大变化,S(21)参数小于1,这是怎么回事啊,其他参数较好。
另外,用这种封装模型仿真S参数,设计匹配电路可不可以啊,我觉得比直接用S模型更好吧??!!请高手指点一下,谢谢!!
另外,用这种封装模型仿真S参数,设计匹配电路可不可以啊,我觉得比直接用S模型更好吧??!!请高手指点一下,谢谢!!
TL4 will bring the DC voltage at base to ground
TL4: w=1.55 mil? 单位是不是错了?
单位搞错了,不过结果还是不对
是不是算直流工作点的时候那个短路微带线要按照50欧姆(特性阻抗)的电阻来看待?
那要是这样的话岂不是其他的微带线也要这么处理?好像不太对啊
应当怎么解决我那个问题呢,请高手指点一下!谢谢
初次接触射频电路
回去好好看看吧,问题很多
指点一下吧,实在是搞不明白,周围又没有人请教
谢谢啊!!
i think hovercraft is right.
hovercraft (希望还能遇见你), 信区: Microwave
标 题: Re: 请教一个LNA仿真的问题
发信站: 水木社区 (Wed Jul 6 02:08:17 2005), 站内
TL4 will bring the DC voltage at base to ground
