HFSS中天线的输入阻抗和Smith 圆图不能对应

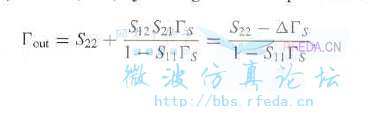

如果用S参数表示的话，公式如下图
[attachment=51642]
Z参数的话，翻书吧，我相信pozar的微波工程上一定能找到令你满意的答案



看了你模型，你有2个激励端口
只是想说一句，如果只有一个端口，你可以说Zin=Z11，那么你也可以换成跟S11的关系，你smith chart上 RX是由 （1+S11）/（1-S11）得到的。
如果像你这样2个端口的网络，Zin 不等于 Z11，不能再这么算了。




那该怎么看那？



那该怎么看那？



本部分内容设定了隐藏，需要回复后才能看到



朋友，你的reference恐怕有点问题。

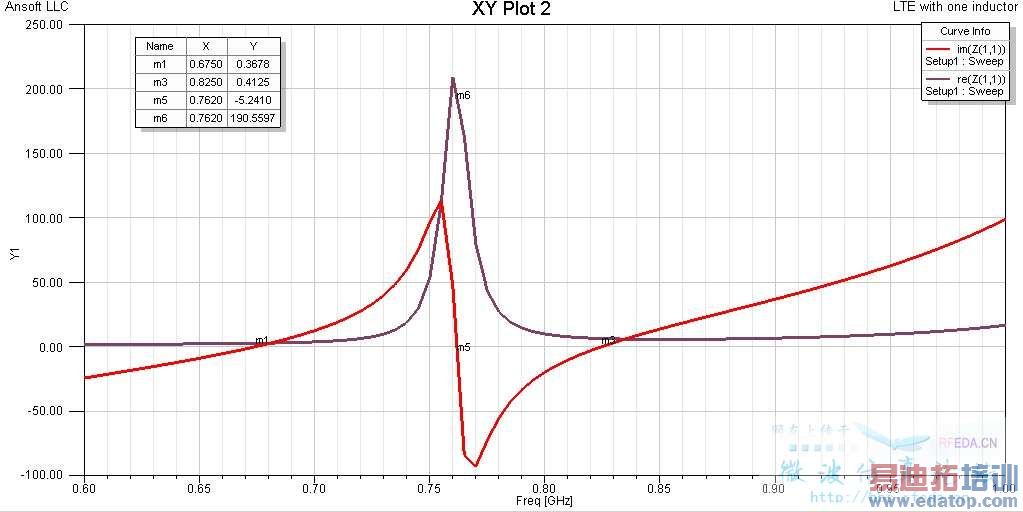

请看下面的scnshot





是我的错，我敲错了，分母应该是S11而不是 S22




不错不错



好好学习，天天向上！
