史密斯圆图问题求助

录入:edatop.com    阅读:

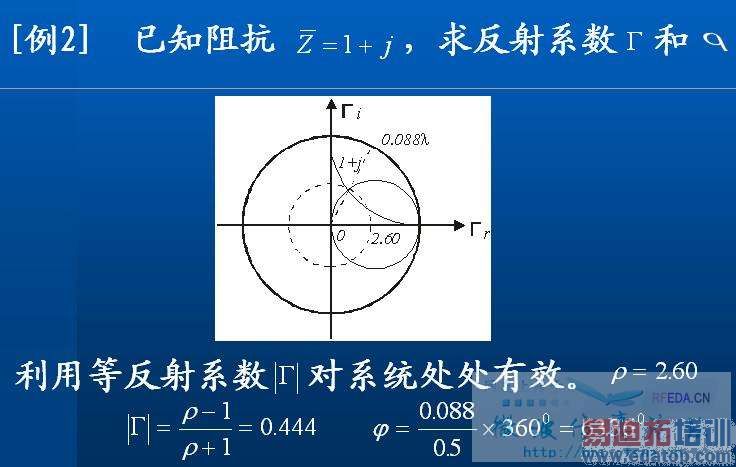

我看一个讲解史密斯圆图的ppt,前面原理部分还算明白了,可是例题部分却没懂!如图:

这也太简略了,怎么求出来的完全没懂!
查阅了其他资料,写“若已知阻抗为 r+jx Xin,只需要找到对应的两个圆周的交点就可以得到相应的反射系数。”,我能找到对应的交点,但是不懂怎么就得到相应的反射系数了。

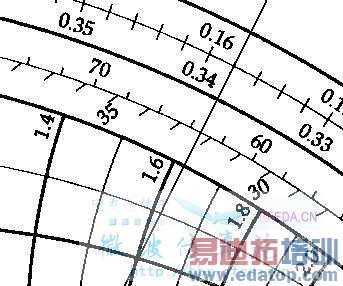

我用一张完整的图标自己连了一下,如下:


史密斯图边的数字代表反射系数的角度和波长吧,读一下数大概是63.5度和0.162波长。角度和ppt上写得差不多,但是波长怎么差这么多(ppt上为0.088波长)?还有那个驻波比=2.60是怎么得出来的?请明白人指点。小弟签到得的这些rf币全部奉上了



反射系数可以通过原点到交点的距离获得,也可以通过等反射系数元旋转到与水平轴相交点,右边的焦点为电压驻波比这里为2.6,通过与反射系数的公式也可以得到反射系数;那个史密斯圆图一周为0.5个波长,所以分母为0.5,。



那是等反射系数圆吧!



圆与x轴的交点是电压驻波比和电压驻波比的倒数,那个史密斯圆的最大圆的半径是反射系数为1,按比例交点到原点的距离与最大圆半径的比就是反射系数。



利用归一化阻抗值,即可在圆图中确定那个点,然后找出同心圆的值就是反射系数,该圆与X轴交点就是驻波比



看下高手来解决问题啊 我看了也是没有搞清楚那个2.60是咋的出来的。



再问一个,史密思原图以(0,0)为圆心的一圈圈圆代表的是什么啊?是仅仅为了把对应的点从阻抗圆转180度到导纳园吗?圆上其他点有意义吗?



你是不是想说以(0,0)为圆心,到交点距离做半径画一个圆,圆与x轴的交点大小就是驻波比?
那反射系数通过距离获得是什么意思?
