hfss中想画一个斜的矩形，怎么画

如果你画的四根线是闭合的，自动就会成为一个面结构

可以画一个矩形，然后旋转。或者就 用线画吧

画三个矩形，然后让中间的一个倾斜，然后通过三个矩形的相互加减，就可以做出斜的矩形了

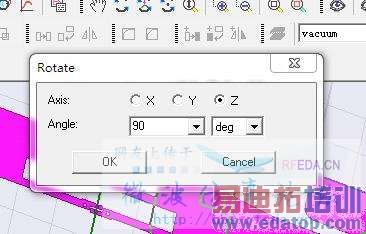

记得HFSS中有一个可以进行角度旋转模型的操作，好长时间不用了。具体如何操作，选中物体，



画一个矩形，定义局部坐标系 ，然后旋转。
或者 采用spline画线，输入坐标值，然后cover line



建议你去问问蒋仁培建议你去问问蒋仁培



受教了，一直在纠结怎么画正四面体，赶紧试试。



如果會用AutoCAD的話，
建議可以在AutoCAD裡面先將你要的圖形畫好，
存成.dxf檔後再匯入HFSS即可



可以选择子坐标，旋转到你想要的角度，在这个子坐标下画矩形
