CST MWS和DS联合仿真端口设置

录入:edatop.com    阅读:

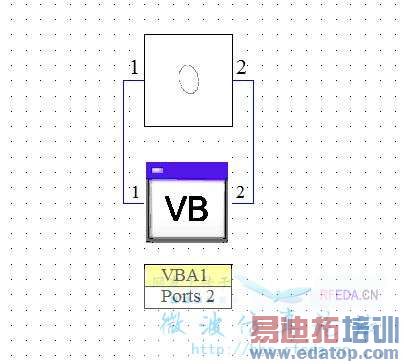

我想用CST仿真fss,在一个圆环中插入一个隔离器,我暂时在ds中用vb作了一个隔离器,但连接之后总显示No connected external ports found.

我的隔离器用三极管加上电源实现也是同样的错误,我在3D模型中端口用的是微波端口,我只想仿真看一下加了隔离器后环上电流的分布和S参数,求大神指点。
本帖提到的人: @linfenghan



你的external port在哪儿?这就是软件提示你的信息。



有没有哪位大神解答一下啊



我加上了external port,现在连接电容电感的端口设置有问题,我参考了example里的平衡放大器的例子

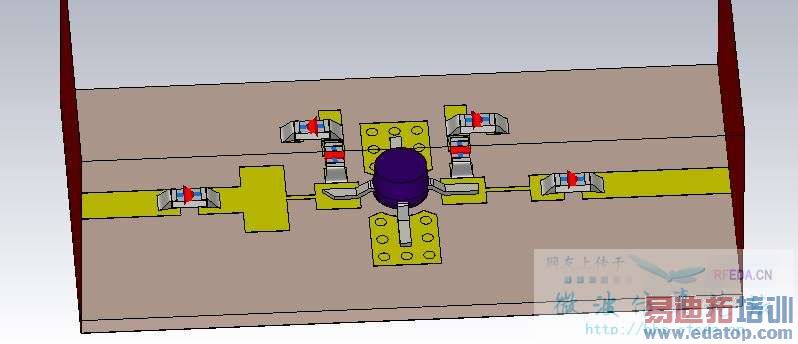

他在端口处3d模型了一个这样的结构

我想请问一下我要想建这样一个模型



是不是在MWS中端口处需要建例子里同样的结构,再到DS中连接电路。

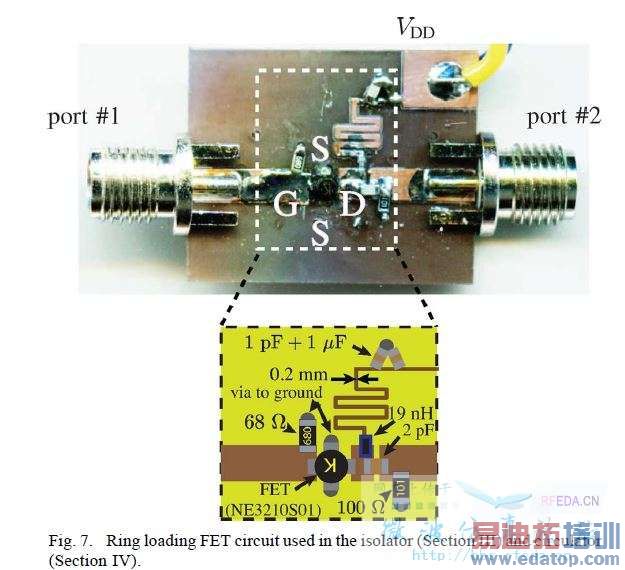

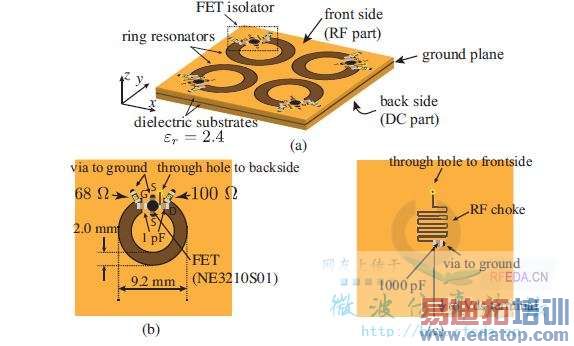

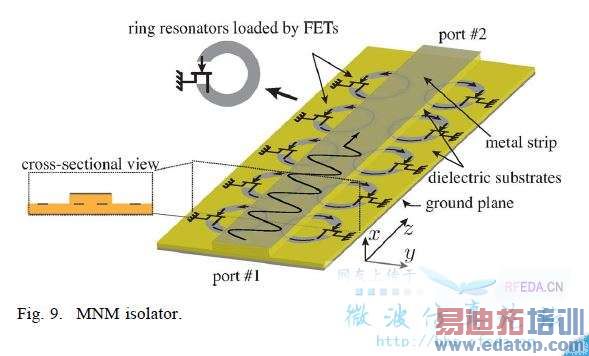

这是我的参考资料
