《射频电路设计-理论与应用》中耦合线微带带通滤波器的设计疑问

录入:edatop.com    阅读:

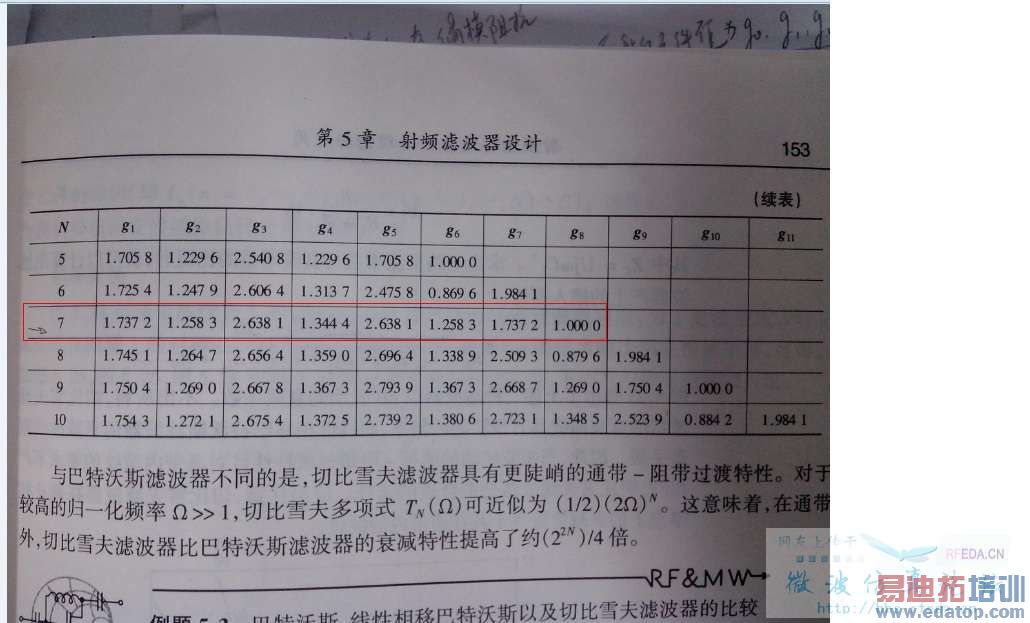

下面这个图是书中173页中内容,红线部分表示如果我的滤波器是N阶那么查表能查到N+2个g参数,即对7阶滤波器应该有9个参数。但是上面那个图(书中153页)中显示7阶滤波器只有8个参数。我看到有些文章中有g0=1这一说,是不是都要加入g0=g(N+1)这一项?

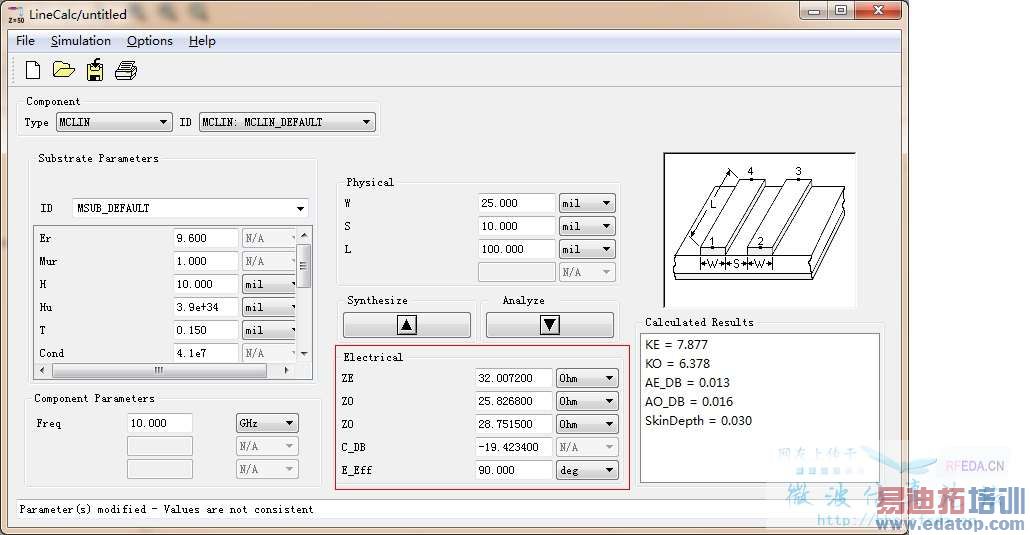

另外即使我得到正确的每段耦合线的奇偶模阻抗,要用什么来计算每段耦合线的长度和宽度呢?用ADS Lincal工具(ADS2011)中的Mclin么?可是如下图,其中有两个Z0,还有C_DB,他们分别是什么意思?应该填入什么参数?小弟第一次做,还请前辈们不吝赐教!




上面的Z0应该是Zo,即奇模阻抗。



但是后面的Z0还有C_DB事什么意思呢?我输入奇模和偶模他们也相应的变化。



专业生产高频微波电路板,长期库存介电常数220板材,对3G天线,电桥,模块,耦合器,感应器,电子狗,高频头,功分器,射频板等通讯产品有多年的生产加工经验,联系电话:13480652916程东勇,如有打扰请多包涵



c——db耦合度



谢谢您的回复!现在仿真的结果是带内插损有5dB以上,不知要怎样降低这个值呢?



[s:136] [s:135] [s:135] [s:131] [s:123]



插损要看你的带宽设置,基片损耗角设置,看你的金属导电率设置的大体没有什么问题,还有带内反射都有影响。



谢谢您的回复!我在仿真的时候还遇到一个问题,就是经常仿真结果不同,在不同的机器里仿真结果不同,在同一个机器里面相同的两次仿真结果也不同,提示没有收敛。我想再请问下您一般在哪些情况下不收敛?
