hfss里面阻抗匹配问题

前面正解，正好有个以前做的例子分享一下

最后，一如既往，给想偷懒的同学们准备一个HFSS的文件，其中包括了上面两个图中的模型。
模型是之前从另一个模型随便改过来的，所以尺寸的参数设置有点乱。仿真设置还成吧，实测结果跟仿真很吻合。

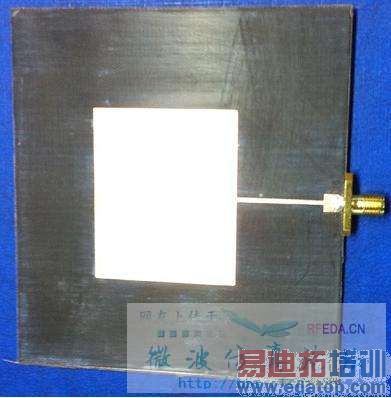

实物最后做出来如下，

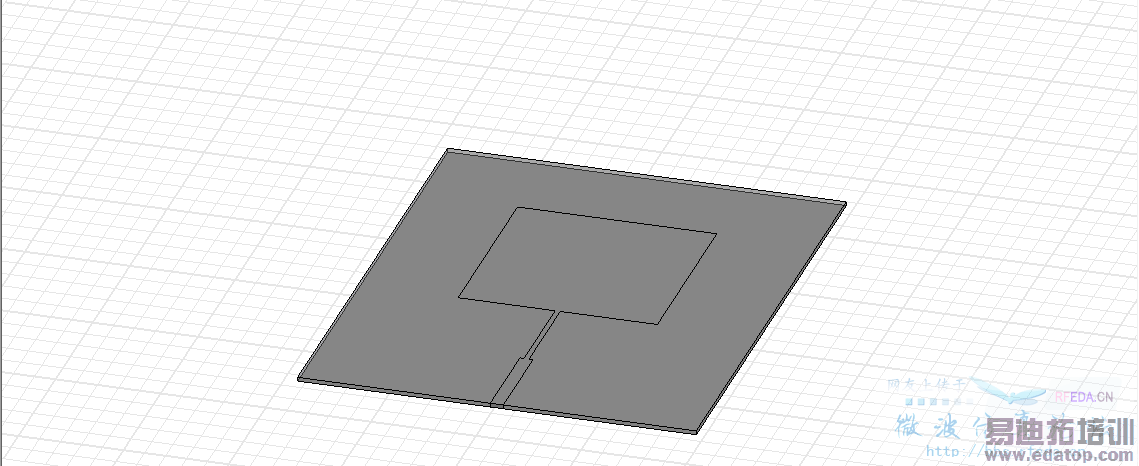

模型如下
本部分内容设定了隐藏，需要回复后才能看到

请帮个忙撒，到底那段阻抗转换器怎么定呀？

根据S11得到馈电段的阻抗，再利用Smith chart进行匹配到50欧姆。
匹配网络的微带参数要结合板材的参数用linecalc计算得到。

前面说得对

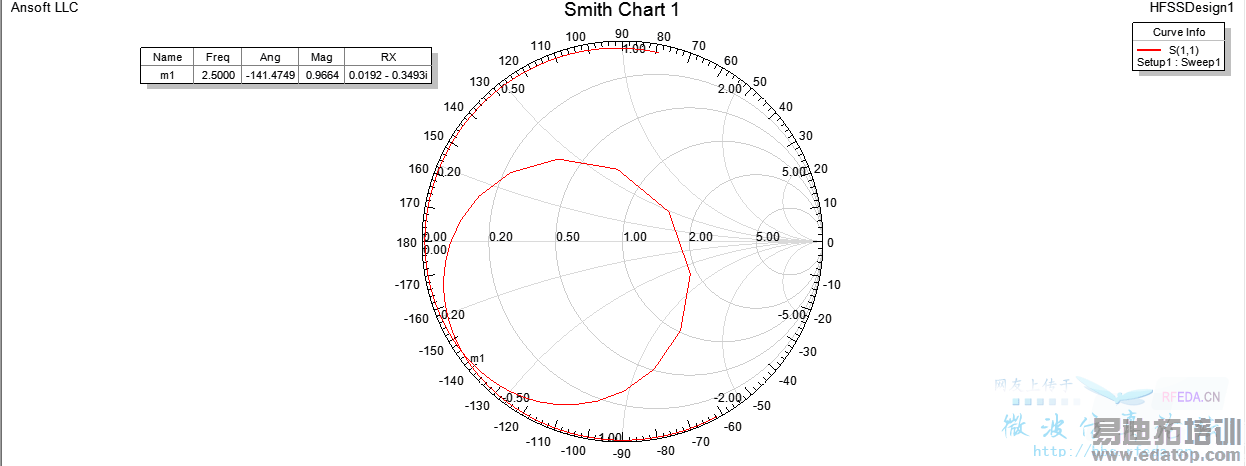

s11怎么能得到馈电段的阻抗呢？还有怎么利用smith chart进行匹配到50欧姆，这个一直都困扰着我。如果匹配的话在2.5GHz处应该是接近1才是，但是我的差好远

阻抗转换器的阻抗不知道呀，怎么用那个软件算微带线宽呀，后面接的50欧姆微带线宽就用那个软件算就可以了，关键是微带天线侧馈是边缘阻抗不知道，导致阻抗转换器的阻抗也不知道，请问您能详细的讲下到底怎么从s11得到馈电段阻抗吗？还有从hfss的smith chart图中怎么进行匹配到50欧姆吗？

那要先在ADS中设计咯？您说的用de-embedding 反推patch端的输入阻抗是怎么弄的呢？这个在hfss中怎么做到？

同学，模型都放出来了，就算不愿意读一读HFSS的help，看看模型的端口设置就明白了吧。
蓝色箭头就deembed的长度

谢谢哦，我是刚刚接触这个东西的，真心不知道那些是怎么看的，能不能推荐本hfss的书给看看呢？
