hfss同轴线外导体(屏蔽层)怎么画

录入:edatop.com    阅读:
做微带天线底馈,hfss13的,不会画外导体(屏蔽层),求指导,截图最好了,材料设置都需要

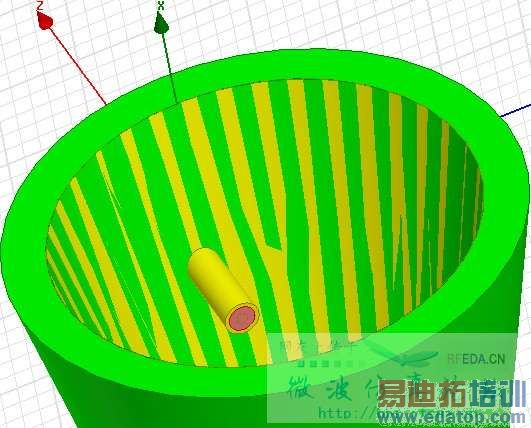

需要有偿服务不啊?帮你把仿真搞定。回到主题:外导体画2个圆柱,外面的切掉里面的即可






一楼的方法可行。



小朋友,买本HFSS的相关书籍看看吧



一般外导体是不需要画的,HFSS默认的背景就是PEC,所以同轴线一般只画inner conductor和diaelectric就OK了,这样网格划分方便,计算效率高。



同意,在fullbook中的probe antenna例子也是这样的
此外朋友有没有做过微带天线
能帮着看看嘛?|/read-htm-tid-91468.html



多看看HELP
注意里面waveport和lumpport设置的环境就可以完全解决此问题
