TRL校准件的制作问题

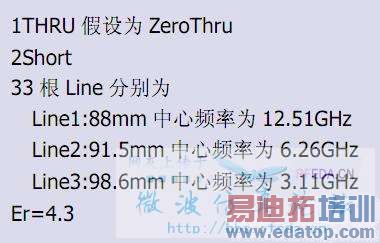

TRL校准件的Line线长度是中心频率的四分一波长，但是下面图中的长度是怎么算的啊。我没弄懂啊。还有尺寸设计好之后用什么软件画成PCB制版。微带线用什么接头跟矢网仪的电缆相连啊。先谢谢大家了。



微带线的长度用appcad,或是ADS 和 TXline工具算，或是用Microwave office中的工具算啊。画图工具用protel的DXP或menter的PCB画图软件都行。接头一般用SMA接头。要自己做了。



f1和f2分别是起始和最高频率，图二的长度计算是一个近似的计算，保证在该长度下传输的起始和最高频率的波对应的相位变化在20度和160度之间。微带线和通过微带和SMA的一个转接头和矢网连接，可以使用HSS、ADS、CST等软件仿真



TRL校准就是用梅森公式把测试的误差项计算掉，校准的过程中会测算三组数据，THRU、REFLECT和match，THRU就是THRU了，REFLECT指的的是open或short（随你选择），match指的是load、line1、line2、line3，load主要针对低频段（波长太长，用这个代替一下），其他用line123来覆盖（按8倍关系来计算，从200M起，乘以8的三次方，完全满足现有的需要），按照中心频率来算比较简便，从中间频率往两边推，只要保证最高与最低频率之比小于8（还要兼顾各频率段能衔接上，最好能有一些重合），就可以了



不错，学习中……



学习一下



还是不会



请问一下，TRL校准件中直通校准件电气长度为0怎么理解呢，怎么接矢网呢？



莫非是两个端口直接相连？
