HFSS周期边界的建模

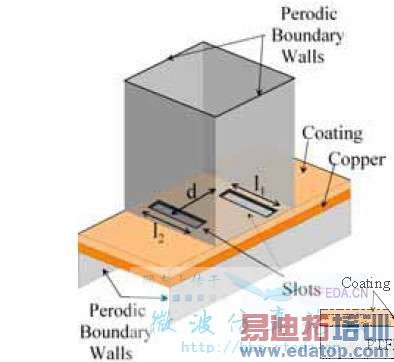

如何建模非照射型的周期边界问题困扰我很久，例如下图，是我看文献中的一个缝隙天线周期单元，在平行平板的上面金属导板上开缝，为了模拟周期结构，左右两侧设了两组周期边界（波导两侧、空气盒两侧）。
请问：对于这种结构，若我用HFSS去实现，那么该如何在前后加激励端口呢？（困惑：因为我本来加波导端口，却发现不能与主从边界接触，加Floquet端口的话，该端口的四周必须接触主从边界，而这个模型中上下是金属板）



通过你的叙述和图片，我对这个模型理解是这样的：
下面的就是一个直波导，直波导上开缝，开缝的上面那个小方块是空气盒子。
你要实现的是一个横向的拓展，就是横截面凸字形的拓展。
不过你说左右两边没有金属···我就凌乱了，难道下面的不是波导额···那不太懂这个原理额···我看你那个图片上两边是周期边界，以为只是一个示意图，意思就是波导横向拓展，没想到那两边都没有金属，空气拓展，这就变成了平面电容器了···



如果理解没错的话，您要仿真的是波导横向无穷排布的阵列，可以让波导壁有点厚度试试，不让wave port和主从接触
如果波导和波导之间可以有点缝隙的话，也可以直接把空气盒子和波导两侧直接留点距离



是的，是横向无穷排布。我不太理解这个“波导壁有点厚度”，因为是上下平面波导，左右两边无金属板，而是主从边界



嗯，是个平行平板天线，不是矩形波导，完整模型如下图：

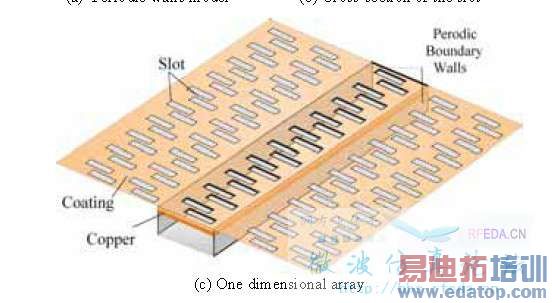

取沿传播方向的一列线阵分析，如下图，最开始的那个图便是先提取线阵中一对缝隙进行分析的情况



哎十一出去玩了···不晓得你的问题解决了没，看到你这个全图，底下金属柱子，用的是SIW（平面集成波导）？要是不是的话，那我就看不懂了额···可以指点下我，学习学习
