二极管微带混频器

各位前辈，我最近看到二极管微带混频器的电路，如上图中的1 2 3 4 网络是3dB电桥网络。书上对这个电路的分析是：（Ul2+Us2）作用于上面那个混频管得到i1，（Us3+Ul3）作用于第二个混频管得到i2，由于两个管子极性相反，输出的电流为i1-i2。但是我不太理解，作用于第一个混频管的电压是（Ul2+Us2）么？作用于第二个混频管的电压是（Us3+Ul3） 么？在这个电路中，作用在两个混频管上的信号应该是（Ul2+Us2-Us3-Ul3），但是这样分析也太麻烦了。

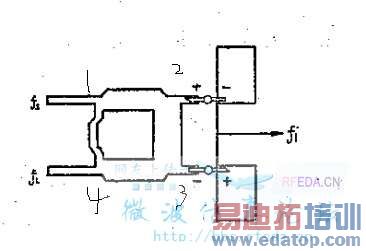

后来在书上有看到另外一个模型，如下图：

结构上差不多，但是在第一个混频管的负极加上了开路低阻线，对射频信号短路，使得（Ul2+Us2）完全作用于第一个混频管。同样，在第二个混频管的正极加上了开路低阻线，使得（Us3+Ul3） 完全作用于第二个混频管。这样的话中频电流在两个混频管连接处叠加输出，经高阻线可输出中频电流。这是我能够理解的。

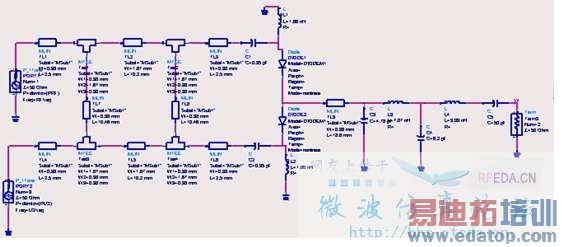

但是第一个结构，有人用ADS已经做出来了，照着做很没意思，所以我想知道第一个结构是怎么工作的？下图是ADS仿真图，还请不吝赐教。



第一个部分起到90移相的功能
