微带线拐角处怎样切角合理

录入:edatop.com    阅读:
微带线拐角处怎样切角合理。在哪能看到这方面资料。一直找不到。



《微带电路》
95页

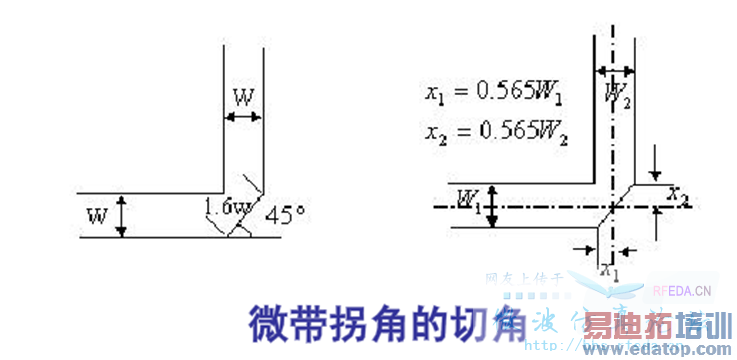

那我们实际操作的时候,怎么保证中间的距离是1.6w呢




前面正解!
在微波无源器件中很多都是这种切角处理的,像带状线耦合器……在拐角处就是这样处理的,有益于端口反射(回损)!



有什么好的工具来切微带呢



你可以用hfss软件仿真下,这样你可以放心些。

    申明:网友回复良莠不齐,仅供参考。如需专业解答,请学习本站推出的微波射频专业培训课程
