433MHz无线发射模块中心频率不准问题

录入:edatop.com    阅读:

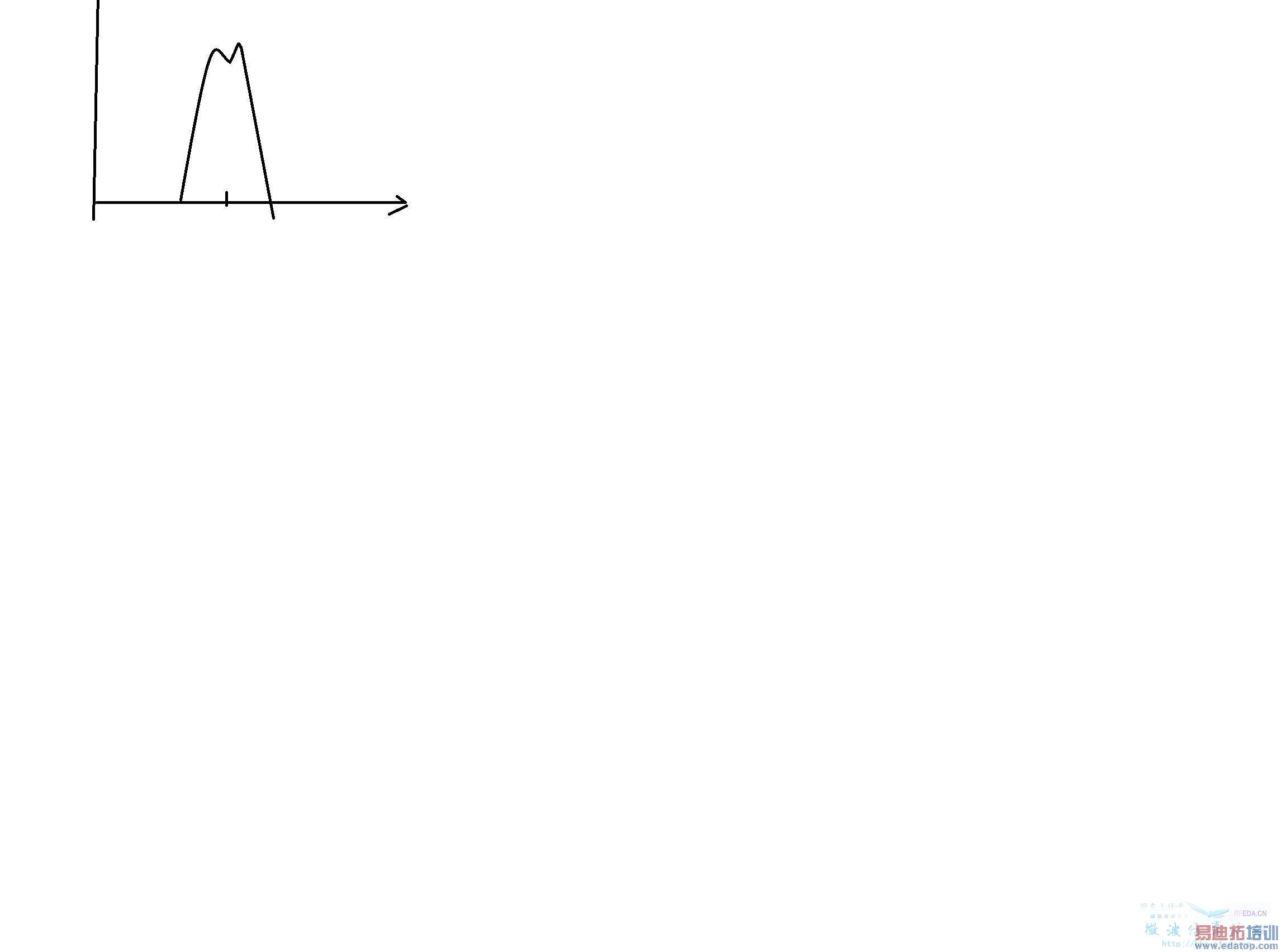

最近在对一款RF发射模块进行测试时发现,其在中心频点出现如下图所示的情况。在中心433.00MHz有陷落,二者相近的频点有两个尖峰,请问是什么原因造成的?使用接收机测量的。



如果你的接收机是频谱仪的话, 根据图片显示频谱, 你的模块的调制是FSK的吧, 当低速率的调制时就会出现你图片上的状, 是正常现象.肩峰位置与中心频点的距离就是调制频偏了. 另外,请楼主说明是何种类型的接收机截获的图片,



这是不是接收机选频网络耦合形成的,好像高频电子线路上有讲吧



最近在对一款RF发射模块进行测试时发现,其在中心频点出现如下图所示的情况。在中心433.00MHz有陷落,而相近的频点有两个尖峰,请问是什么原因造成的?使用接收机测量的。





    这是因为选频电路引起的,这是实用中最佳的波形了。这种电路仪器测试如顶部平整的波形反而不是最好的



    R&S 接收机,峰值检波模式。



    这个是频域的波形,X轴为频率。不是时域的波形,也是这样吗?



    造成这样频率变化的原因是什么,谢谢。



    感谢楼主啊好东西



    这个是测到的图
