HFSS和CST可是计算温升么?

录入:edatop.com    阅读:
现在想从HFSS,CST软件看某个连接器模型的温升情况,但是从来没有做过,请大家来帮忙指点



都可以。计算温飘最好使用cst,hfss计算的结果比较难收敛。



谢谢,可以再讲的详细一点么? 或者大概的步骤,或者提示看哪的资料



肯定都可以,建议多看软件的帮助文件



我也想做这方面的研究,希望可以互相探讨一下



依頻率計算溫度變化的結果, 我沒有做過
不過我只知道怎樣改變溫度來看頻率響應
不知道這樣是不是也可以逆著求出你要的解答?

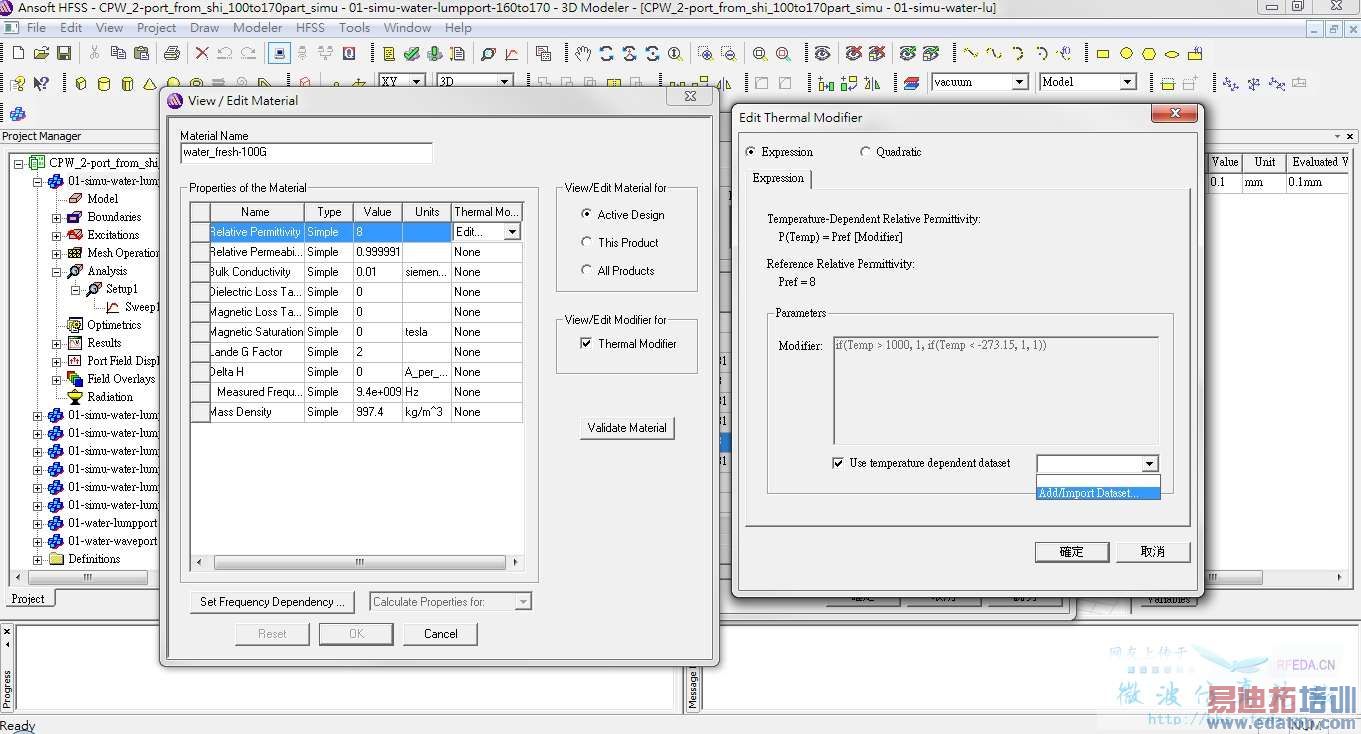

HFSS設定材質(Material)的時候
1. View/Edit Materials
2. 右邊的 View/Edit Modifier for Thermal Modifier 勾起來
3. 接著左邊全部的參數欄位都會多出溫度變化可以編輯
 請點你要修改的參數的Thermal Modifier, 你沒改的時候都會寫none
 點了none之後會出現 Edit 的選項, 點下去
4. 然後請照你想要的方式去修改,
 我知道有些人看到感覺要寫程式欄位就生氣
 沒關係, 下面有個 Use temperature dependent dataset , 請勾起來然後在後面的白色方框往下拉
 往下拉會出現Add/Import Dataset


 你可以照你想打的數字, 土法煉鋼地慢慢打了.....
我沒改過溫度的, 但是我改過水的介電係數與頻率關係的....從0打到110GHz, 0.5G為間隔....
改完後, 按下模擬的時候我感覺大概就像這張圖

接下來是怎麼啟動溫度變化
1. HFSS 的 Project Manager欄位, 請你在你要使用的Design檔上點右鍵
2. 中間下面一些的 Set Object Temperature
3. 然後針對你要變化的開始改吧

加油, 設定database很煩
you can do it



该主题已被管理员屏蔽!



计算温升有很多软件可以实现的!
