HFSS仿真Wilkinson功分器问题

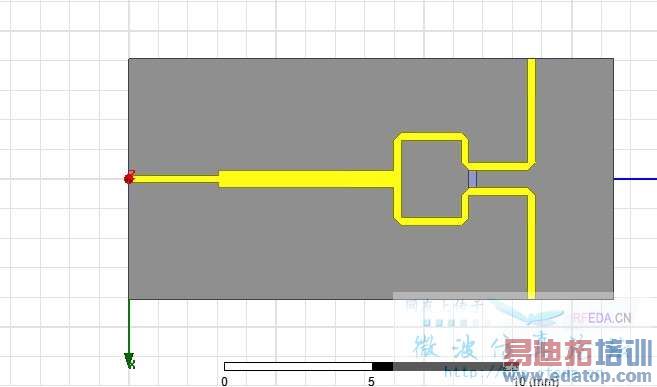

仿真模型：

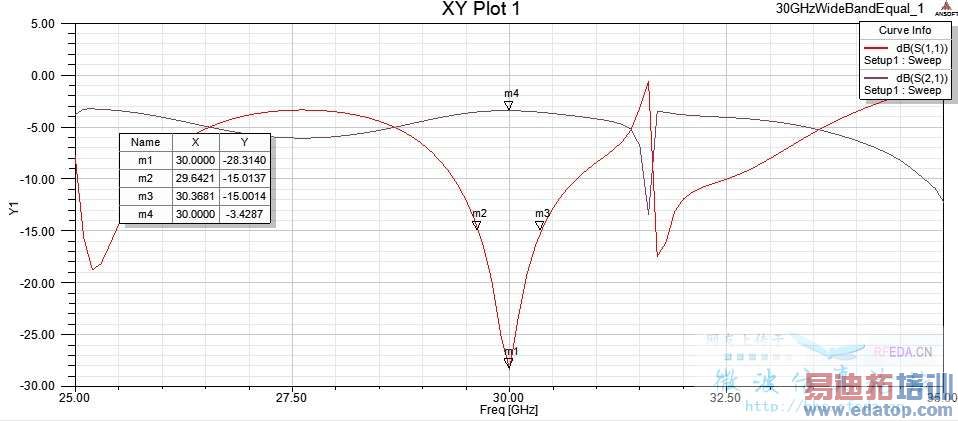

设计了一个宽带的30GHz的Wilkinson功分器，但是带宽最大只能达到1GHz，且结果如下图，我想知道不管是S11还是S21在某些频率上面都会出现尖峰，这是什么原因造成的呢？



不用看论文了，最经典的教材上的就行，清华大学的《微带电路》这书上就有宽带公分计算范例并计算出了1倍频程 2倍频程 3倍频程。的各级传输线阻抗和隔离电阻值，很准 我试过，直接在HFSS里照着宽度画就行了。



感觉LZ偷懒了，LZ想通过四分之一波长阻抗变换实现这样的功分器，阻抗特性显然和这个四分之一波长阻抗变换段的带宽相似。个人意见。仅供参考。



你好，感谢回答。我刚接触这个不久，也看了好多关于这方面的论文，我是按照一篇IEEE上的英文文献设计的，里面的推导过程我也看懂了，我之前设计的一个低频段的效果很好，带宽可以达到23GHz，但是用同样的方法设计到高频却出现问题了。另外，您说的阻抗特性和四分之一波长阻抗变换带的带宽相似，是什么意思啊？
我现在就是想设计一个高频段的宽带的功分器，要求带宽在4GHz以上。
本人确实是小白，接触这个也就20天左右，希望高人给指导



我觉得前面是说 你应该用多级阻抗变化增加带宽。



我也想用多级阻抗变换增加带宽，但是不知道每节的阻抗的数值怎么计算，谢谢



要多宽的带宽？阻抗计算方法一般微波书上都会有



我知道的计算一般都是奇偶模分析的方法，我看了似懂非懂，好多论文中给出的公式也不一样，所以有点纠结



非常感谢，很有帮助
