微带功分器仿真时waveport的端口面大小的疑惑

录入:edatop.com    阅读:

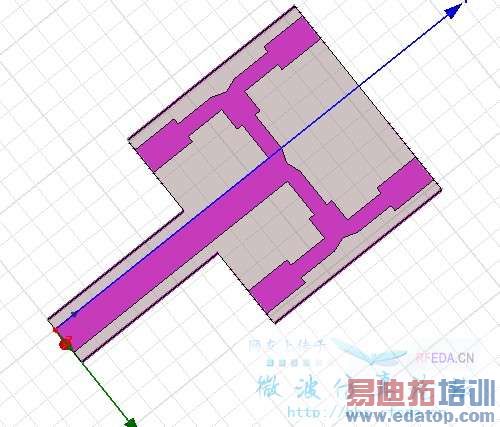

1.本人仿真一个一分四微带功分器,端口采用waveport,但是端口面的大小由于模型尺寸的缘故画的比较小。但书上说waveport的面一般来说是(10w,6h),我采用不同的端口面,仿真出来的结果也不一样。请教一下本人这个模型的波端口面到底怎么设置比较好。
2.采用lumpport跟waveport来仿真,结果完全不一样,waveport的效果比lumpport好多了,到底哪一个合适。希望大家踊跃讨论,帮忙解决。谢谢




用waveport嘛,注意到端口位置处得高次模要衰减足够量



但是waveport端口画面的时候尺寸不同结果也不一样,这个让楼主很蛋疼



把端口对50欧姆归一化



归一化了这个



这个应该是用waveport,至于端口画面只要把端口完全覆盖应该没什么影响的吧。



其实影响还蛮大的,我试过了,结果迥异



还有一个问题就是辐射边界要加么?
