基于ADS的微带低通滤波器仿真问题求助
录入：edatop.com 阅读：

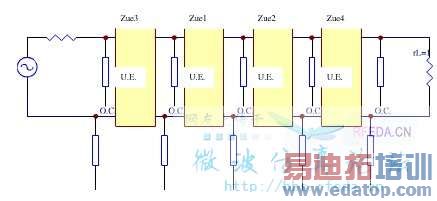

毕业设计，做的是截止频率为6GHz，10GHz的30dB的衰减的微带低通滤波器。先算出集总参数的低通滤波器，先是并联电容的5阶电路，使用Richards变换和Kuroda规则，将集总参数电路变换为分布参数滤波电路
。

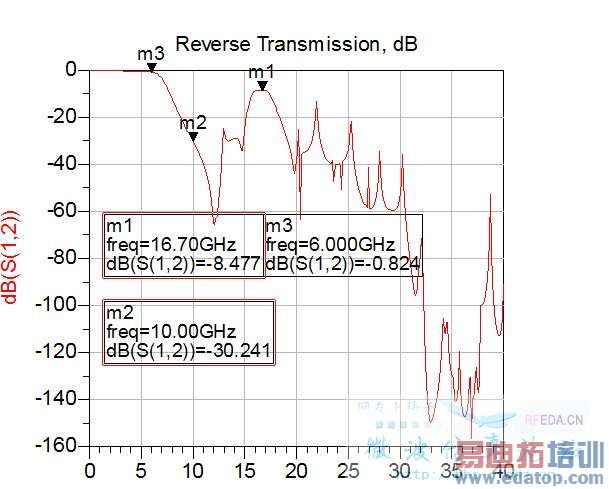

并且在ADS的TOOL的运用里算出相应阻抗所对应的微带线长和宽。在没有加GOAL进行优化出来的S21图形是
感觉10GHz前都满足要求，但为什么又反弹上去了，我做的低通滤波器，应该是不会出现这种情况。 希望好心人帮我看一下，我问题是出在数据就算错了，还是可以后期优化，如果优化的话，该怎么做。 谢谢了
我的ADS文件以压缩形式附在后面，可以下下来帮我看一下
。
并且在ADS的TOOL的运用里算出相应阻抗所对应的微带线长和宽。在没有加GOAL进行优化出来的S21图形是
感觉10GHz前都满足要求，但为什么又反弹上去了，我做的低通滤波器，应该是不会出现这种情况。 希望好心人帮我看一下，我问题是出在数据就算错了，还是可以后期优化，如果优化的话，该怎么做。 谢谢了
我的ADS文件以压缩形式附在后面，可以下下来帮我看一下
我按照楼主的指标做了哈，结果还是有寄生通带哈，不知道是不是设计的问题哈，但是没有你的那个高哈，你看看吧

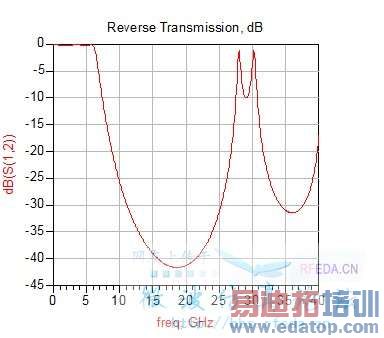

用高低阻抗线来设计吧 寄生通带要远很多 如图
哦，谢谢，可能是谐振的原因
路过观摩学习
