HFSS中共形建模的问题
录入:edatop.com 阅读:

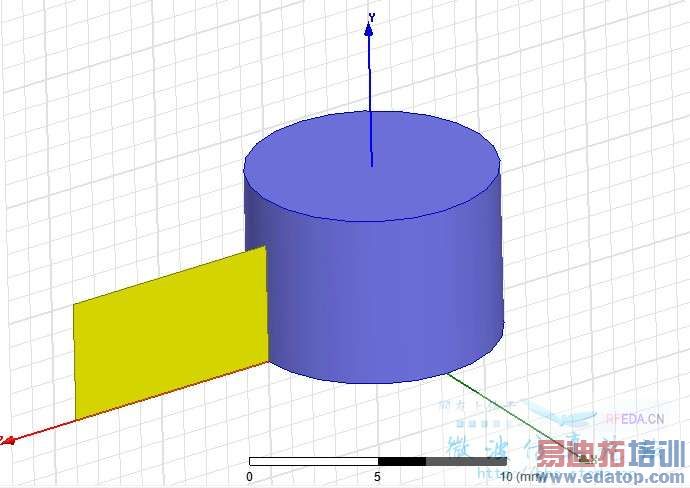

我在HFSS中建了一个圆柱,一个矩形,矩形的一条边和圆柱的面相切,准备使用edit->surface->wrap sheet将矩形贴在圆柱的表面,可以贴上去。效果如图:

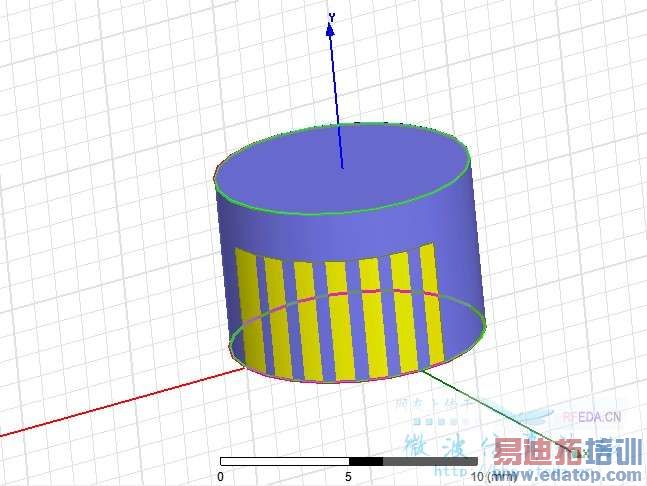

贴上去以后如下图:

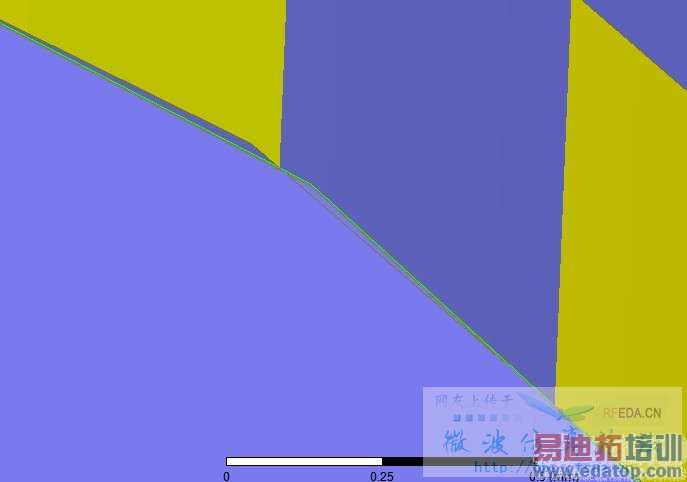

发现好像有很多棱,感觉矩形面和圆柱面之间并没有完全的重合,经过放大,从地面想着Y轴的正向看,效果如图:
感觉确实有间隙,不知道是视觉问题,还是软件的问题,不知道到底有没有贴上去。忘知道的人解释下,谢谢!如果有更好的贴上去的方法,忘不吝赐教!
贴上去以后如下图:
发现好像有很多棱,感觉矩形面和圆柱面之间并没有完全的重合,经过放大,从地面想着Y轴的正向看,效果如图:
感觉确实有间隙,不知道是视觉问题,还是软件的问题,不知道到底有没有贴上去。忘知道的人解释下,谢谢!如果有更好的贴上去的方法,忘不吝赐教!
这是软件的问题
因为FEM剖分网格是多边形的,所以HFSS画的圆都是多边形
算的结果是没多大差异的,不影响结果
如果看的不爽,可以点开圆柱的属性栏,command那个
在number ofseg 选个比较大的数就可以了
但是对结果真心影响不大
从底面向y轴正向看
顶一个,求高人解答
谢谢指导,高手啊,哈哈
我现在知道了,选中物体,可以在选项中找到一个厚度的选项
