HFSS中查看E面H面以及怎么样判断

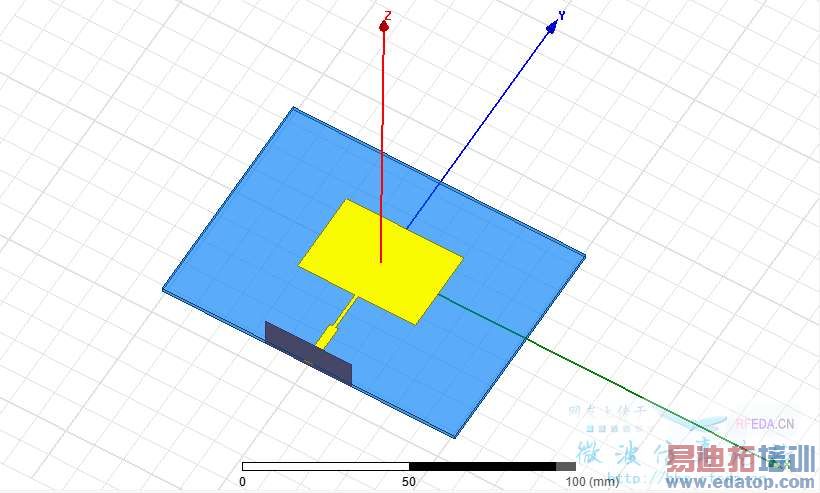

我最近在做一个微带的天线，模型如下：

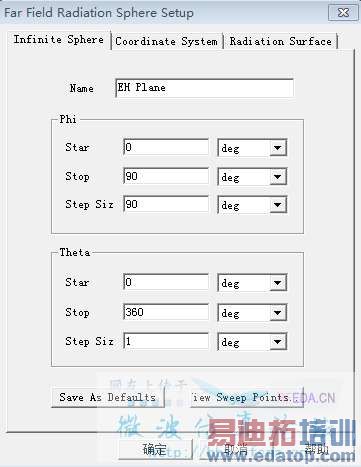

设置EH平面如下，我是看的李明洋的天线设计上面这样写的，不知道为什么这样设置：

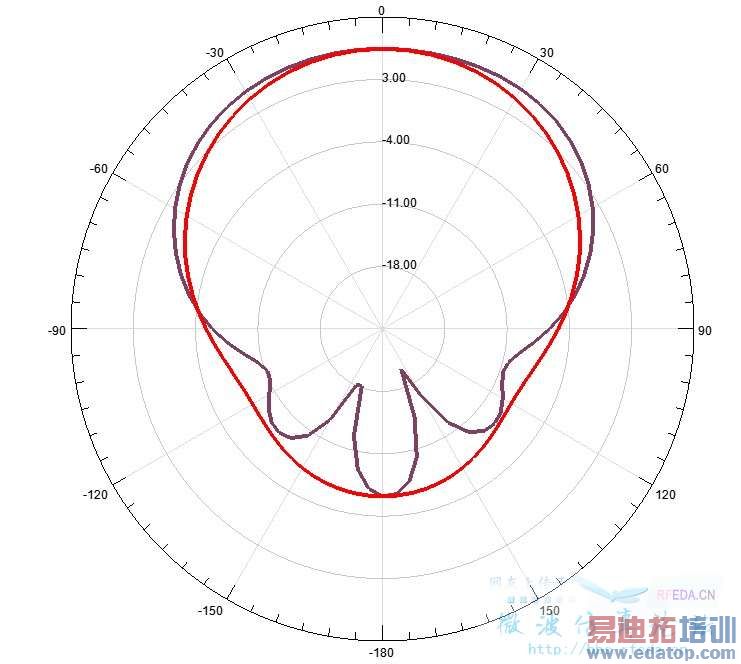

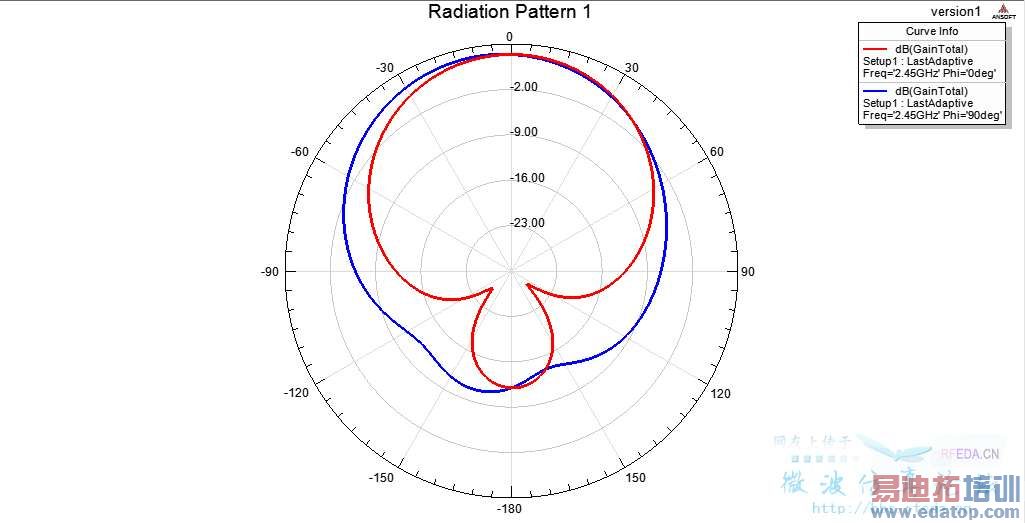

得到的结果如下：

到底哪条线是E面的曲线，哪条线是H面的曲线，是怎么判断的呢，我想知道是如何根据模型进行判断的，之前看的一篇文章中写道根据电流进行判断，有时能判断对有时判断错，所以哪位大神能帮我解决。

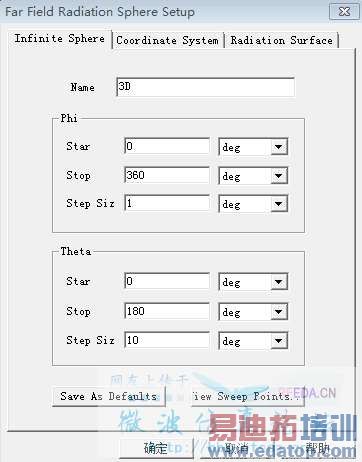

最终的3D方向图设置如下：

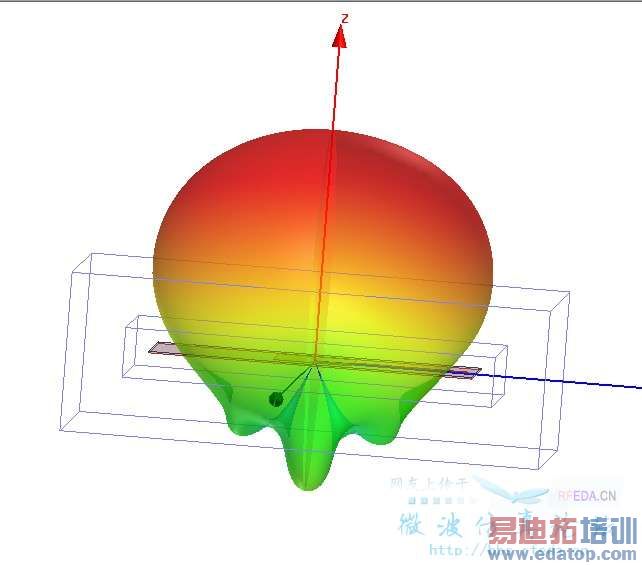

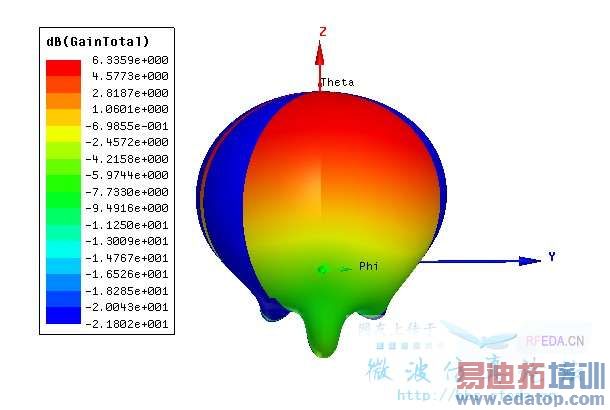

得到的结果如图所示，另外可不可以根据3D的方向图来判断E面H面。

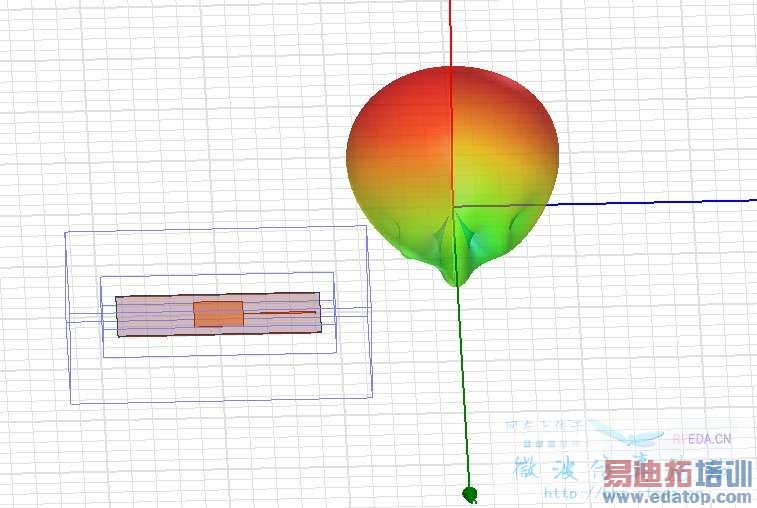

（2）模型沿着Y轴移位 Y=-200mm

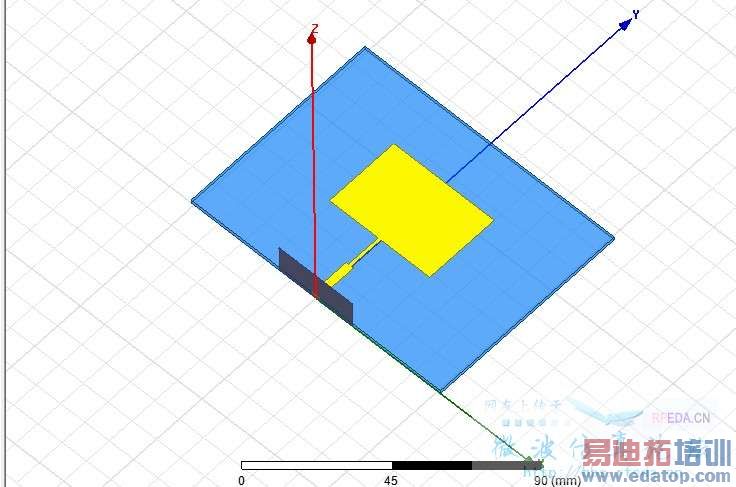

另外还有一个问题请教大家，如果把坐标系的位置改变成下面：

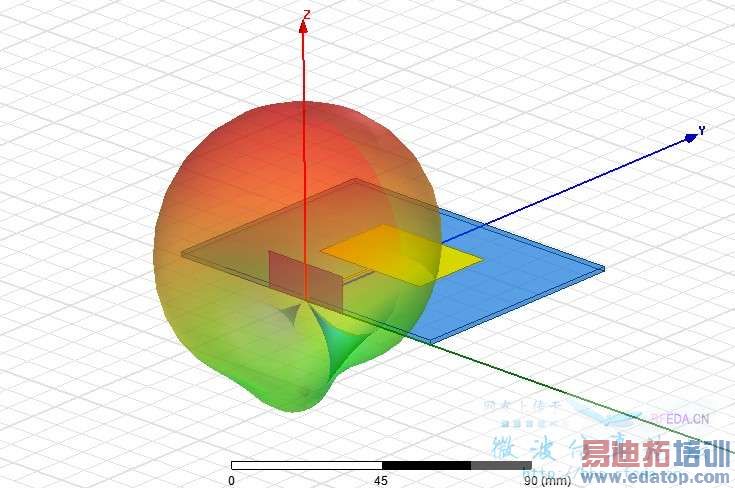

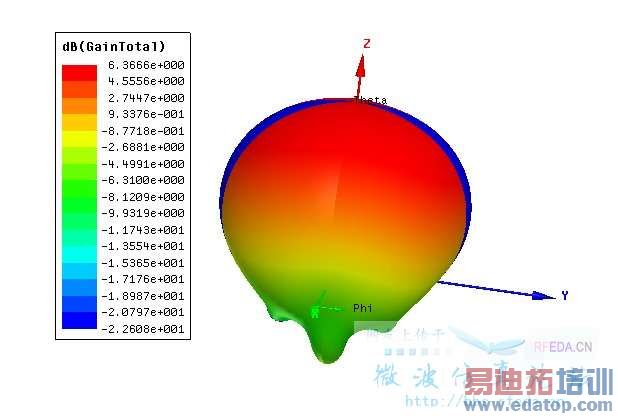

那么得到的方向图也变了，感觉是方向图跟坐标系有关，跟辐射天线没关系了，这是什么原因呢，还是我 的理解有问题，谢谢



万一坐标系建的不同，那得到的方向图也不一样，我就不太容易判断哪个方向的辐射最强了

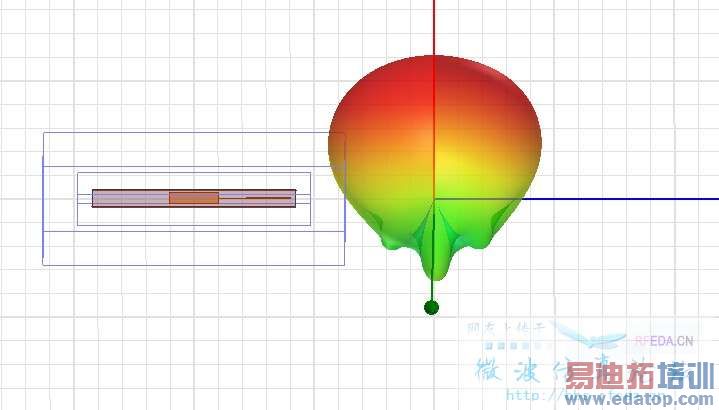

我好好奇，你最后那个天线的3D辐射图与天线在一起的图片是怎么得到的



整个叠在一起HFSS里可以直接得到的，勾选radiation field就可以了



在模型窗口中右击鼠标，选择Plot Fields--->Radiation Field----->把里面的visible勾上就行了，能帮我解决一下问题么



没发现你说的情况，HFSS是从辐射源开始积分的吧。为了验证我的想法，我对模型做了一些
移动，比较了各种位移对结果的影响，发现几乎没影响。附件是用kit生成的2.45GHz的印制天线模型
(1)模型辐射体居中，沿着原点对称摆放



那E面H面你是怎么判断的呢



（3）模型沿着X、Y轴移位X = -200mm、 Y=-200mm
