一片5*8*1毫米的陶瓷基板,求输入阻抗

录入:edatop.com    阅读:

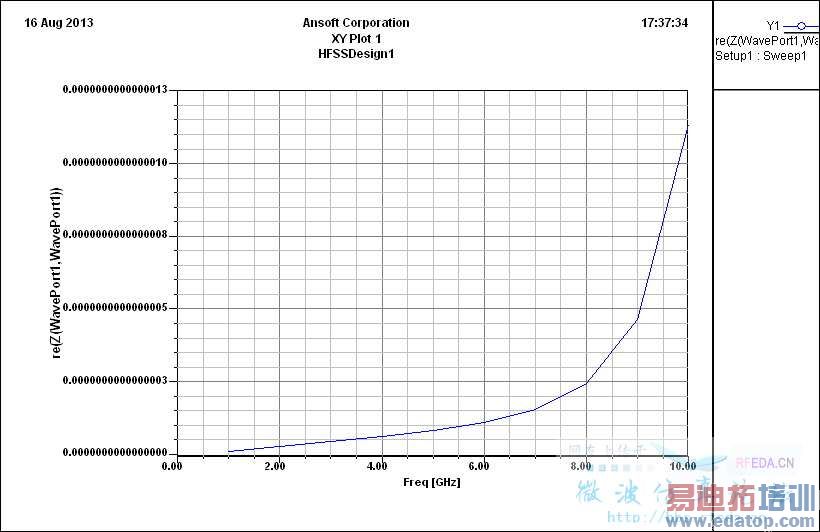

一片5*8*1毫米的陶瓷基板,求输入阻抗。实部接近0欧姆。好像与实际不符。求解答。

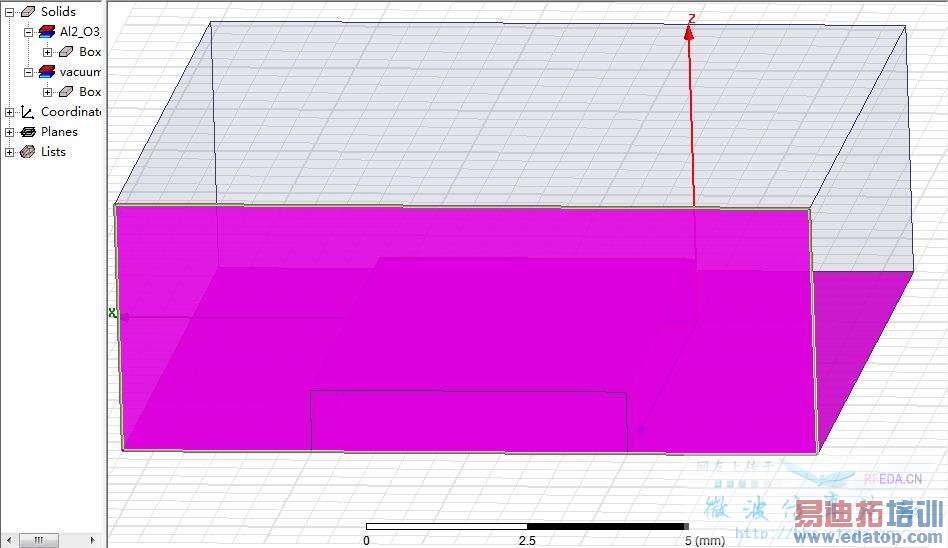

描述:模型



2楼解释的挺好的
高频段下,阻抗应该是谐振的一个概念,没有形成驻波,阻抗也没有意义
传输线接两个端口形不成驻波,所以也没有阻抗
以前做功分器的时候也遇到这个问题,想了好久才想明白

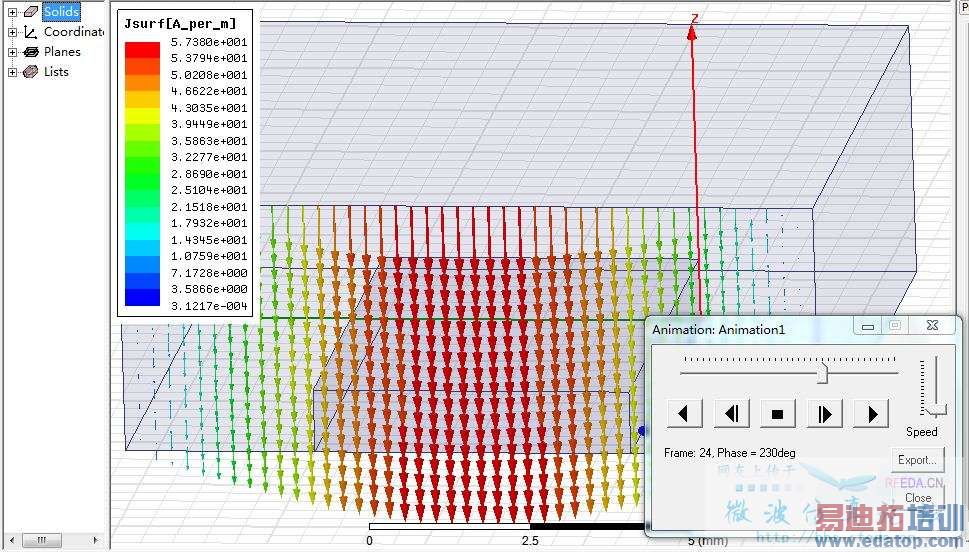

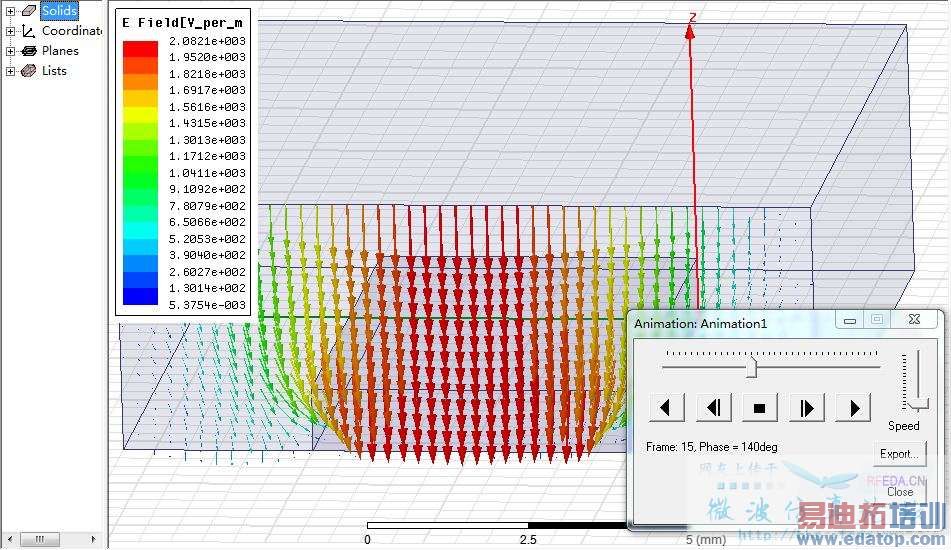

选定这个面看电场与电流


你会发现电场超前电流90度,电压是电场的积分,电压超前90度意味着电压除以电流是纯虚数,当然实部就为0了



非常感谢。我主要困惑的是当频率趋于0时,MAGZ也趋于0.好像与实际不符。



楼主这是想干什么?陶瓷基板怎么能够有阻抗?您这不是传输线啊!



非常感谢。主要困惑的是当频率趋于0时。MagZ也为0.与实际不符。



难道中国没有人能解答?或是不想解答?



菜鸟认为简单的问题。



困惑的是低频阻抗为0.



2楼解释实部是合理的。但虚部也为0就困惑了。



是你模型有问题吧,你发上来模型,虚部不可能是0的
如果接端口的话,HFSS是认为端接阻抗为开路的
所以微带线接两个端口,实部为0,虚部跟阻抗线的特性阻抗和线长是相关的
只有在四分之波波长和四分之三波长的时候输入阻抗虚部才是0
不可能这么大带宽虚部都是0的
