同轴传输线的S11,S21的问题

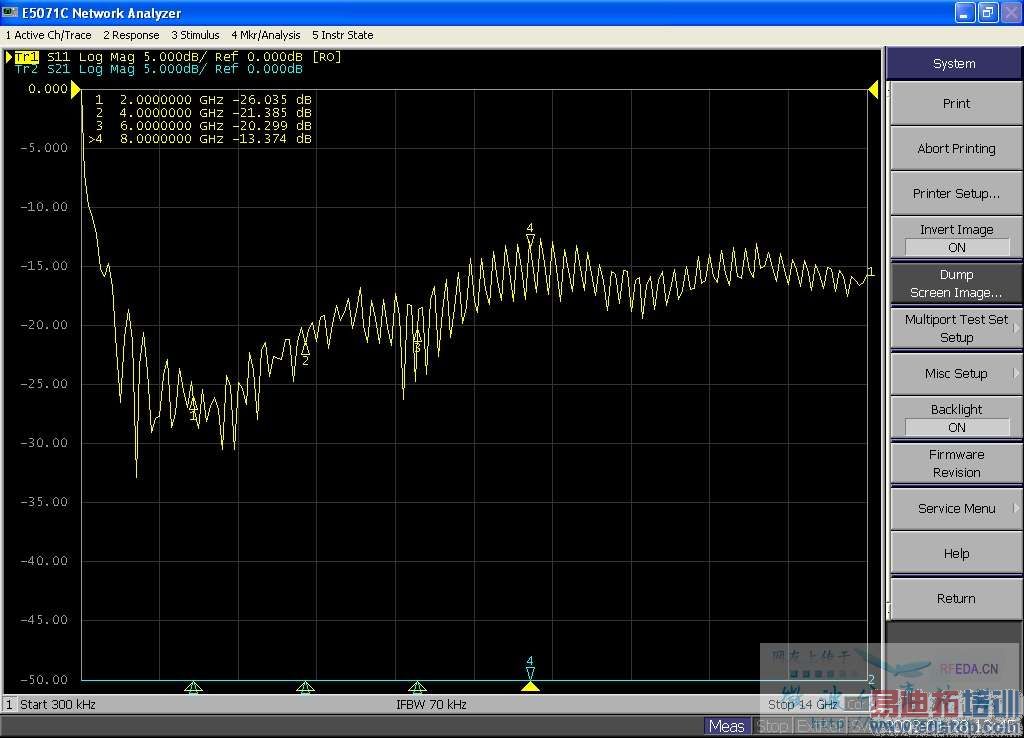

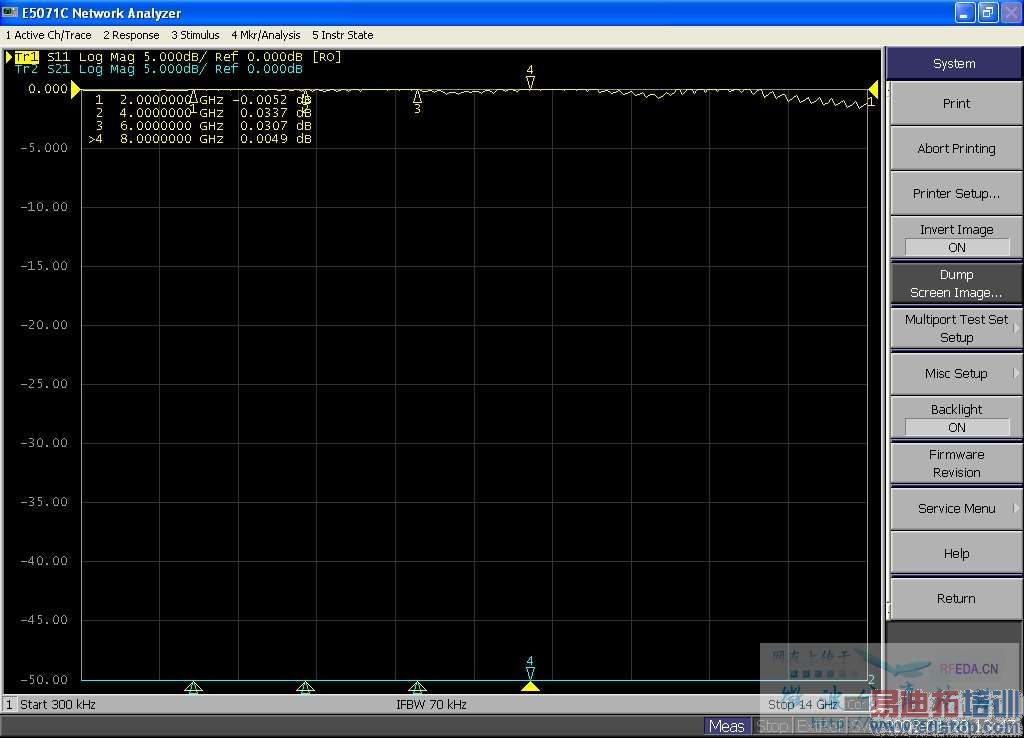

三个图分别是端口1端口2开路；端口1接上传输线，端口2开路；端口1端口2接传输线
请问这断传输线正不正常？S11反射明明很小，S21却很差劲，这个传输线是不是表现了天线的性质啊，还是怎么回事？



确实有问题



这段传输线有点长的就是，应该有1米多。中心轴线的电阻是3欧姆，用万用表测的，有谁碰到过这种事情啊



你查下你这个传输线的单位长度损耗是多少，很可能是由于长度太长导致信号都被损耗了。



假设是损耗过大的话 如果用放大器的话 原来的信号 能完整的传过来吗



线有问题，一米长的线怎么可能有3欧姆的电阻！你的线有多粗？检查一下线的泄漏情况。



线很细，不是常见的线，泄露是指什么？不过这根线是嵌在机子里面的，外观看着没有任何的问题...这根线直接接到port1，S11就成那个样子，是不是说这跟天线一个样子了，另外用放大器能不能补偿这个衰减呢？



线细也不可能那么大的插损，如果那么大的插损，还怎么用呢？从你的图上可以看出：二端口接传输线和开路对反射几乎没有什么影响，这是不符合常理的。你的第二个图中，传输线的另一端是悬空的？有没有接任何负载之类的？如果没有接任何负载，从图中看，反射系数还是很小的，说明匹配不错，几乎达到了接匹配负载时的匹配程度，这有两种可能，一种是，线内有负载，所以在你二口再接负载时，对驻波基本没有影响；二是，就是像天线，辐射出去了，你应该知道有一种电缆，名字就叫泄漏电缆，就是当作天线用的。



非常感谢，对，第二个图中，传输线的另一端是悬空的，线内的电阻我测了一下是3欧姆，现在如果我想接一个功率放大器，这个能不能把损耗补偿回来，另外如果接放大器的话，使用矢量网络分析仪的时候应注意哪些问题呢？



这就要看你的放大器输出功率有多大了，一般测量矢网接收机功率大了会出现压缩问题
