HFSS仿真中耦合器端口匹配负载设置

各位本站好友，好。最近在仿真一个天线模型，用耦合器馈电，一个端口是激励，另一个端口是接匹配负载。小弟不知道该怎么画匹配负载，望知道的朋友能指点一下，谢谢。我用的是HFSS10.0版本，模型和论文请看附件。



看了一下，好像你的激励端口也没有画啊。没有做过天线，不知道是不是50欧母匹配呢？就拿50欧母来说吧，你把激励和负载都用50欧的waveport设置就可以了，我以前仿真耦合器和电桥都是这么处理的。希望能对你有用，期待大牛继续参与！



这个貌似还是3dB电桥吧，两个馈电点相位差90°，来实现圆极化吧，按照电桥的方法做应该没问题，2楼方法应该没错

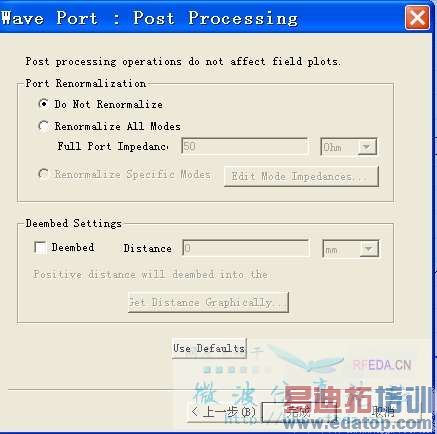

谢谢你。请问你的意思是不是设置成这样就好了。请看图片，谢谢。



谢谢指点。是3dB电桥的。



加个50欧姆电阻就行了吧hfss2种加法



谢谢，不过我现在还不知道怎么在端口加上电阻呢，不知你可否指点一下。

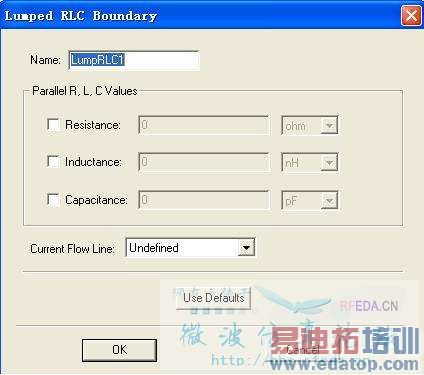

我用的HFSS12，但是和10没有多大区别，端口加上电阻，首先要在端口上画个面，选中面点点击右键里面有选项AssignBoundary→Lumped RLC，进去后里面有选项。



这个我倒是知道，就是不知道是不是这样设置的。谢谢



您好，我想请问下微带天线同轴馈电时，如果同轴端是要接50ohm匹配负载怎么设置呢？麻烦帮忙解答咯，谢谢了，如下图所示，只有一端接激励，其它两个接50ohm匹配负载，请问那个负载怎么设置呢？
