ADS中的noise voltage source
录入:edatop.com 阅读:
打算给一个电路输入一个噪声,用的是:source-noise中的noise voltage source
希望噪声的功率谱密度是-50dBm/MHz
请问这个时候噪声源的电压值应该怎么设置?
进行的是Transcient仿真,transcient controller中noise的带宽是40GHz
仿真的时间step:10ps,总共仿真1ns
在仿真结果中,怎么样才能正确的看到噪声功率谱呢?
看了ADS的帮助,那个噪声电压:
Setting V_Noise=1V specifies a spectral noise density in units of Volts/sqrt(Hz)
我按照50ohm的负载计算:
-50dBm/MHz=10log[(Vn^2/50)*10^6/0.001] => Vn=0.707uv
在显示的结果中显示瞬态的时域噪声信号:Vtest
然后写了一个公式:

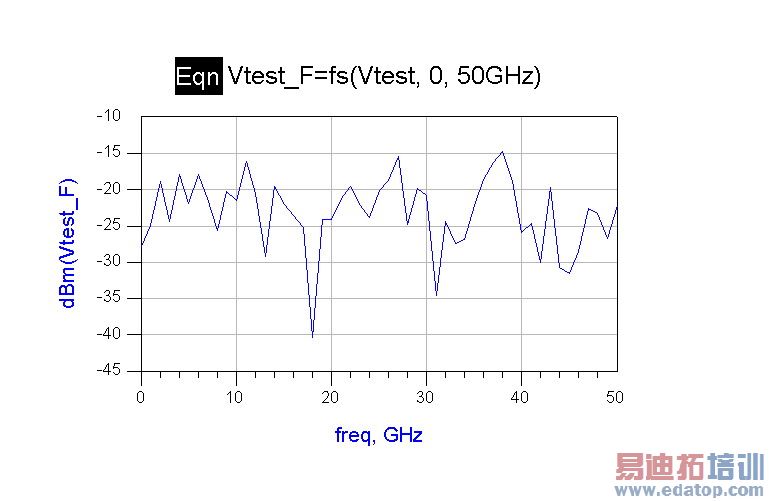

Vtest_F=fs(Vtest, 0, 50GHz)
然后显示dBm(Vtest_F),为什么不是我想要的-50dBm呢?
希望噪声的功率谱密度是-50dBm/MHz
请问这个时候噪声源的电压值应该怎么设置?
进行的是Transcient仿真,transcient controller中noise的带宽是40GHz
仿真的时间step:10ps,总共仿真1ns
在仿真结果中,怎么样才能正确的看到噪声功率谱呢?
看了ADS的帮助,那个噪声电压:
Setting V_Noise=1V specifies a spectral noise density in units of Volts/sqrt(Hz)
我按照50ohm的负载计算:
-50dBm/MHz=10log[(Vn^2/50)*10^6/0.001] => Vn=0.707uv
在显示的结果中显示瞬态的时域噪声信号:Vtest
然后写了一个公式:
Vtest_F=fs(Vtest, 0, 50GHz)
然后显示dBm(Vtest_F),为什么不是我想要的-50dBm呢?
re
真的没人知道嘛?
