功放源牵引问题以及电路匹配问题

录入:edatop.com    阅读:

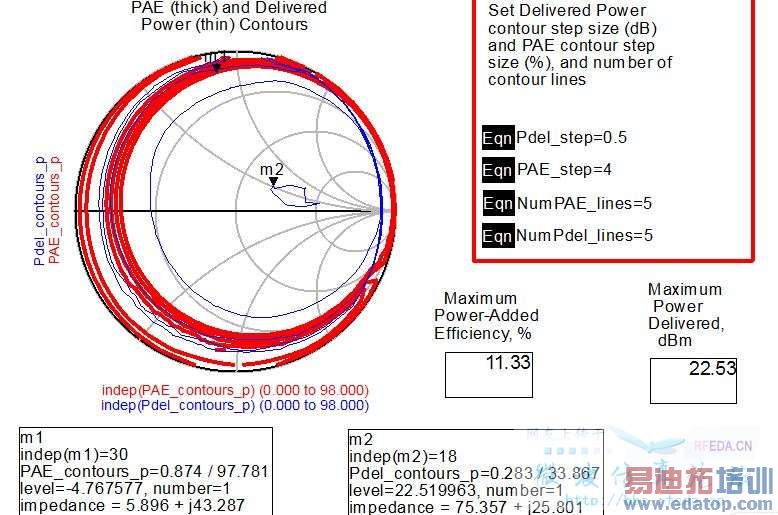

请问一下做功放的源牵引时变成这样是什么情况?

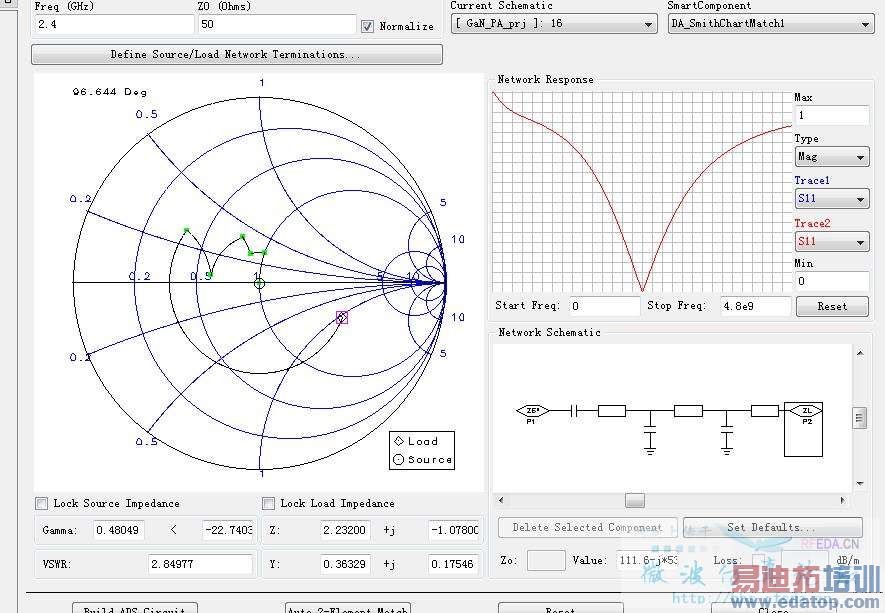

顺便再问一下,这是我做负载牵引后的匹配电路,

,请问这样匹配可以吗?还有没有什么更好的匹配方法?



其实仿真很好仿真的,具体做起来就跟仿真不太一样了,
首先,要注意仿真线的长度和宽度,自己的腔体如果没有要求还好点,如果腔体有要求,仿真的时候要注意算出仿真的i线宽和线长。
另外,和你最后输出的功率也有关系,匹配有时候很好,可是匹配线宽度有时候不足以承受你管子本身的功率,这样的话微带线要被烧毁的。
还有,在史密斯图上最好不要匹配的太合适,让他稍微匹配的偏离到感抗区,因为大部分功放不可能一次匹配到位,都得经过调试,匹配到感抗区可以对地贴一些小电容来方便进行调试。



这个不好懂,我现在也在学习做功放,很多还不会呢 需要高人指点



好像是匹配网络的问题



“大部分功放不可能一次匹配到位,都得经过调试,匹配到感抗区可以对地贴一些小电容来方便进行调试。 ”不好意思,我才开始学做功放,这句话不能完全理解。能不能具体说说,一般大概怎么调试?
